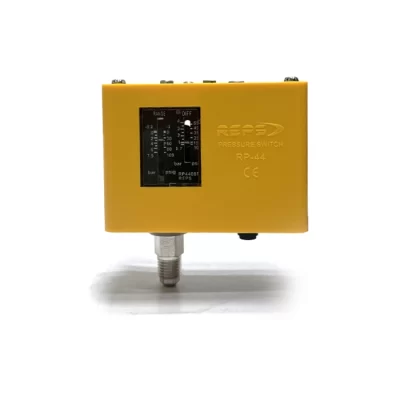

پرشر سوئیچ پمپ آب یا سوئیچ فشار یک نوع کلید مکانیکی است که به وسیله مکانیزم دارای دو فنر، وسیله قطع و وصل سیستم افزاینده فشار را بر عهده دارد. این افزایش فشار در اکثر مواقع توسط یک پمپ آب در سیستم به وقوع می‌پیوندد که در این صورت این قطعه وظیفه روشن و خاموش کردن پمپ را دارا خواهد بود.

بر اساس نوع سیال موجود در سیستم، قیمت پرشر سوئیچ و برند سازنده آن می‌تواند متغیر باشد چراکه سیال در تماس دائم با دیافراگم بوده و بسته به نوع آن (مثلاً هوا، بخار، آب، اسید و…) جنس دیافراگم و طبیعتاً محصول پیشنهادی تغییر می‌کند. متداول‌ترین محصول مورد استفاده سوئیچ فشار است که از آن جهت قطع و وصل پمپ آب خانگی استفاده می‌شود.

برخی از معتبر ترین برندها جهت خرید پرشر سوئیچ:

پرشر سوئیچ یک مدل سوئیچ است که زمانی که فشار در ورودی آن به مقدار خاصی برسد، کنتاکت الکتریکی را فعال کرده و با صادر کردن یک سیگنال الکتریکی به محل مورد نظر آن را قطع می‌کند. این سوئیچ ممکن است طوری طراحی شده باشد که در صورت افزایش فشار و یا افت فشار جریان را قطع و یا وصل کند. این قطعه عمدتا در صنایعی استفاده می‌شود که نیاز به نظارت اتوماتیک دارد و یا سیستم کنترل‌هایی که از سیالات تحت فشار استفاده می‌کنند. نوع دیگری از سوئیچ فشار، نیروی مکانیکی را تشخیص می‌دهد. برای مثال همانند صفحه حساس به فشار درب ساختمان‌های صنعتی را به صورت اتوماتیکی باز می‌کند. این سنسورها نیز در برنامه‌های امنیتی زنگ خطر مانند کف پوش‌های حساس به فشار استفاده می‌گردد. صفحه حساس به فشار سیگنال تماسی ارائه می‌دهد که در همه نقاط صفحه اعمال می‌شود. صفحه‌ها یک سیگنال واحد ارائه می‌دهد در حالیکه دیگر صفحات می‌توانند موقعیت اعمال شده در مات را رفع کنند. صفحات حساس به فشار می‌تواند در درب‌های اتوماتیکی به کار برده شوند. هم چنین می‌تواند اشخاصی که در نقطه خاص، به عنوان بخشی از سیستم‌های هشدار امنیتی و یا برای شمارش حضار و دیگر مقاصد به کار برده می‌شود.

نحوه عملکرد پرشر سوئیچ

سوئیچ فشار جهت حساس بودن به فشار سیال شامل کپسول، لوله بوردون، دیافراگم و یا عنصر پیستونی است که متناسب به فشار اعمال شده تغییر شکل و یا جابه جا می‌شود. (حرکت به وجود آمده به طور مستقیم و یا از طریق اهرم‌های تقویتی به مجموعه کنتاکت‌های سوئیچ اعمال می‌گردد.) در واقع این ابزار جهت نشان دادن عملکرد فشار در سیستم طراحی می‌شود.

و زمانی که فشار به فشار تنظیم شده برسد، فرمان الکتریکی را صادر می‌کند. از آن جایی که فشار به آرامی تغییر می‌کند، عملکرد قطع و وصل باید به سرعت اعمال شود. بعضی از مکانیزم‌های مرکزی مانند سوئیچ ضربه کوچک محکم و ناگهانی جهت اطمینان حاصل کردن از عملکرد سریع کنتاکت سوئیچ به کار برده می‌شود.

یک مدل حساس سوئیچ فشار از سوئیچ‌های جیوه ای در لوله بوردون استفاده می‌کند. وزن جابجایی یک خاصیت مفید مرکزی را فراهم می‌کند. این قطعه با تغییر کنتاکت و یا تنظیم تنش در فنر موزون، قابل تنظیم است. پرشر سوئیچ‌های صنعتی دارای یک مقیاس کالیبره شده و عقربه جهت نشان دادن مقدار تنظیمی سوئیچ می‌باشد. سویئچ فشار دارای هیزترزیس است که یک محدوده دیفرانسیلی حول نقطه ست پوینت (نقطه تنظیمی) و به عنوان ددباند (deadband زمانی که خروجی صفر است) شناخته می‌شود.

که در آن تغییرات کوچک فشاری بر روی وضعیت کنتاکت تاثیر نمی‌گذارد. بعضی مدل‌ها به اختلافات فشاری اجازه تنظیم را می‌دهند المان حساس به فشار در پرشر سوئیچ بر حسب پاسخ به اختلاف دو فشار تنظیم می‌شوند. اغلب سوئیچ‌ها برای زمانی که اختلاف فشار زیاد است. برای مثال، جهت شناسایی فیلتر انسدادی در یک سیستم تامین آب مناسب می‌باشند. سوئیچ‌ها باید طوری طراحی شوند که تنها به اختلاف فشار و نه به عملکرد اشتباه تغییرات فشاری در حالت فشاری معمولی، پاسخ دهد.

کنتاکت سوئیچ فشار از چند دهم آمپر تا حدود 15 آمپر درجه بندی می‌شود. مقادیر کمتر در پرشر سوئیچ‌های حساس‌تر یافت می‌شود. این قطعه اغلب در رله و یا دیگر تجهیزات کنترلی عمل می‌کند. اما بعضی مدل‌ها به صورت مستقیم موتور الکتریکی را چک و یا دیگر بارگیری‌ها را کنترل می‌کند. ار آن جایی که اجزای داخلی سوئیچ در معرض سیال قرار می‌گیرند، باید از مقاومت تعادلی و طول عمر در مقابل سازگاری با فرآیند سیالات انتخاب شوند. برای مثال دیافراگم‌های پلاستیکی معمولا در تماس با آب استفاده می‌شود.

اما اگر در سیستم‌های شامل روغن به کار روند. به سرعت خراب می‌گردند. سوئیچ‌هایی که برای مناطق خطرناک همراه با گاز قابل اشتعال طراحی شده‌اند، جهت محافظت و جلوگیری از جرقه از احتراق گاز به کار برده می‌شوند. لذا نیاز است محفظه سوئیچ ضد آب و مقاوم در برابر خوردگی و یا شناور باشد. پرشر سوئیچ الکترونیکی شامل مبدل فشار مختلفی مانند گیج استرین، المان خازنی و یک مدار داخلی جهت مقایسه فشار اندازه گیری شده به نقطه تنظیم شده می‌باشد. چنین تجهیزاتی تکرارپذیری، دقت و جزئیات یر روی سوئیچ مکانیکی را ارائه می‌دهند.

انواع سوئیچ فشار از لحاظ سیال کاری

1- پرشر سوئیچ پنوماتیک – پرشر سوئیچ هوا

این مدل از انواع ساده سوئیچ‌های فشار می‌باشند و بیشتر در سیستم‌های پنوماتیک و یا کمپرسور های هوا کاربرد دارند. دیگر موارد کاربردی پرشر سوئیچ پنوماتیک شامل موارد زیر می‌باشد.

  • در مصارف خانگی جهت روشن کردن پمپ آب به صورت اتوماتیکی وقتی که آب از تانک فشار کشیده می‌شود.
  • قطع برق الکتریکی کمپرسور گاز، رمانی که در مخازن به فشار تنظیم شده برسد.
  • قطع کمپرسور گاز، زمانی که در سطح مکش، خوراک وجود ندارد.
  • در باتری ها
  • روشن و خاموش کردن زنگ هشدار در کابین خلبان هواپیما اگر فشار کابین (بر اساس ارتفاع) بسیار پایین باشد.
  • لوله های از هوا پر شده که سوئیچ ها را زمانی که وسایل نقلیه بر آن ها وارد می شود فعال می‌کند. که در شمارش ترافیک و پمپ بنزین‌ها رایج است.

2- پرشر سوئیچ هیدرولیک – پرشر سوئیچ آب

بیش‌ترین مصرف این پرشرها، پمپ آب می‌باشد. پرشر سوئیچ‌های هیدرولیک مصارف متعددی در اتومبیل‌ها دارد. برای مثال، جهت هشدار که اگر فشار روغن موتور پایین‌تر از سطح ایمن بیاید و یا جهت کنترل قفل کردن اتوماتیک گشتاور انتقالی اتوماتیک به کار برده می‌شود.

قبل از دهه 1960، پرشر سوئیچ در مدار ترمز هیدرولیک جهت کنترل قدرت به چراغ ترمز استفاده می‌شود. در خودرو های جدیدتر از یک سوئیچ به طور مستقیم که توسط پدال ترمز فعال می‌شود استفاده می‌کند.

در سیستم‌های کنترل گرد و بار (فیلتر کیسه ای)، پرشر سوئیچ در هدر نصب می‌شود، که زمانی که فشار هوا در هدر کمتر از میزان لازم بود زنگ خطر را به صدا در آورد. پرشر سوئیچ دیفرانسیلی ممکن است در مقابل المان فیلتر جهت اندازه گیری افت فشار، نشان دادن نیاز به تمیز کاری و جابه جایی باشد.

3- پرشر سوئیچ گاز

این سوئیچ‌ها جهت گازهای مشتعل استفاده می گردد و نکته حائز اهمیت در این سوئیچ‌ها این است که در این سوئیچ‌ها باید تا حد امکان از جرقه زدن اجتناب شود. چراکه هر گونه جرقه ای در این محیط گازی موجب مشتعل شدن گاز و آتش سوزی می‌شود.

4-پرشر سوئیچ بخار

به علت کار کردن این سوئیچ ها با بخار یکی از اساسی ترین ویژگی‌های این سوئیچ باید تحمل دمای بالا باشد. علاوه بر تحمل دما باید تحمل رطوبت بالا را نیز داشته باشد. موارد کاربردی این سوئیچ‌ها در خنک کردن هوا، آب، روغن و یا فلورید هبدروژن می‌باشد. فعال سازی سوئیچ الکتریکی (SPDT) در مقدار فشار داده شده از عملکردهای اصلی این ابزار می‌باشد.

انواع پرشر سوئیچ از لحاظ مکانیزم کاری

دو مدل اصلی سوئیچ فشار وجود دارد: الکترومکانیکی و solid state

سوئیچ فشارهای الکترومکانیکی از انواع متعددی سنسور استفاده می کند. ویژگی سنسور دقت نسبی و طول عمر سوئیچ را مشخص می‌کند و شامل انواع زیر می‌باشد.

  1. پرشر سوئیچ تفاضلی یا دیفرانسیلی
  2. پرشر سوئیچ دیافراگمی
  3. پرشر سوئیچ کپسولی
  4. پرشر سوئیچ دیافراگمی
  5. پرشر سوئیچ بیلوز دار
  6. پرشر سوئیچ بردونی
  7. پرشر سوئیچ پیستونی

سوییچ فشار در صنعت جهت تنظیم فشار مخازن و یا جلوگیری از افزایش فشار در محیط های تحت فشار به کار برده می‌شود. اغلب پریشر سوئیچ به صورت مکانیکی در نقطه تنظیمی و یا ست پوینت رله را فعال کرده و با صدور فرمان در خروجی ON/OFF همانند کنترلر عمل می‌کند. در تمامی مدل‌های بالا، قطعه ای که تحت فشار است تغییر شکل داده و جابجا می‌گردد و باعث می‌شود کنتاکت را قطع و وصل نماید. برخی از سوئیچ فشارهای فلزی برای تنظیم حساسیت و یا به عبارتی دقت پرشر سوئیچ دارند و توسط آن می‌توان دقت را تنظیم نمود.

پرشر سوئیچ تفاضلی (دیفرانسیل)

این مدل از سوئیچ فشارها دارای دو ورودی می‌باشند. یکی از آنها جهت فشار بالا و دیگری برای فشار پایین می‌باشد. همچنین این سوئیچ‌ها دارای یک سنسور دیافراگمی، فلزی و یا الاستومری داشته باشند. سنسور اختلاف فشار بین دو ورودی را تشخیص می‌دهد و کلید را فعال می‌کند. اگر میزان فشار در دو ورودی برابر باشد، هیچ اتفاقی نخواهد افتاد. اما به محضی که فشار در ورودی فشار بالا بیشتر شود، دیافراگم به قسمت کم فشار رفته و در آن جا شفت و یا پیستون را به سمت سوئیچ تکان می‌دهد. سوئیچ نیز سیگنال الکتریکی به محل مورد نظر صادر می‌کند.

پرشر سوئیچ دیافراگمی

در این مدل سوئیچ، دیافراگم می‌توانند پلاستیکی و یا فلزی می‌باشند. دیافراگم به وروردی متصل است و با هر گونه تغییری، افزایش یا کاهش فشار، باعث جابه جایی دیافراگم می‌گردد. با جابجایی دیافراگم به شفت یا پیستون فشار وارد می‌شود و باعث جابجایی آنها نیز می‌گردد. زمانی که فشار به حداکثر رسید به سوئیچ رسیده و کنتاکت را وصل می‌کند. با افت میزان فشار، شفت از کلید جدا شده و کلید به حالت اولیه خود باز می‌گردد.

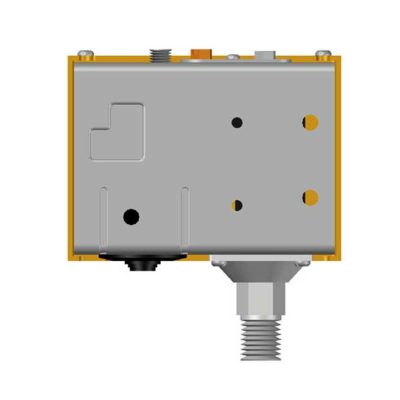

اجزای داخلی پرشرسوئیچ

پرشر سوئیچ پیستونی

نحوه عملکرد این مدل از سوئیچ فشار مانند سوئیچ فشار دیافراگمی و به صورت مکانیکی می‌باشد. با این تفاوت که این بار به جای یک دیافراگم، پیستون داریم. در پیستون ها یک استوانه داخل استوانه دیگر حرکت می‌کند. برای برگرداندن پیستون به حالت اولیه از یک فنر استفاده می‌شود. که میزان مقاومت آن برابر با میزان تنظیم شده پرشر سوئیچ در کارخانه است. اغلب با تنظیم این فنر (شل و سفت کردن آن) می‌توان فشار مورد نیاز جهت عملکرد سوئیچ فشار را تنظیم کرد.

پرشر سوئیچ بردونی

انتقال فشار از سیال به سوئیچ توسط بردون صورت می‌گیرد. بردون شبیه به یک لوله فلزی حلالی شکل است مانند علامت سوال است که کمان مشخصی دارد. زمانی که فشار افزایش می‌یابد، کمان تغییر شکل داده. و صاف می شود و نوک کمان جابجا می‌گردد. زمانی که این جابجایی به حداکثر میزان برسد. به سوئیچ فشار می‌آورد و آن را وصل می‌کند. و با کاهش فشار از سوئیچ جدا می‌شود و آن را قطع می‌کند. حالتی دیگر که برعکس حالت قبل می‌باشد، بدین صورت است که سوئیچ را داخل کمان نصب می‌کنیم. زمانی که کمان از مرکز به بیرون سیستم حرکت می‌کند. و دور می‌شود. به علت کشش سوئیچ آن را به عمل در می‌آورد. در هر دو حالت سیگنال الکتریکی دریافت شده و سوئیچ فشار ما را به هدف دلخواه خود می‌رساند. یکی از مزیتهای سوئیچ فشار بردونی تحمل فشار و دمای بالا می‌باشد.

نحوه انتخاب سوئیچ فشار

ابتدا باید نیاز سیستم خود را شناخته و در محیط و یا سیستمی که طراحی می‌کنید. عملکرد سوئیچ فشار را درنظر بگیرید. پرشر سوئیچ در سیستمهایی به کار می رود که با فشار کار می‌کنند. و نیاز به روشن و خاموش شدن سیستم در رنج فشاری خاص می‌باشد. نحوه انتخاب پرشر سوئیچ ارتباط تنگاتنگی با سیال کاری آن نیز دارد. در نتیجه یکی از مهم‌ترین اطلاعاتی که باید داشته باشیم.

نوع سیال کاری است. که پرشر سوئیچ با آن در تماس است. اگر سیال کاری گاز باشد به دقتی در حدود میلی متر نیاز است. هم چنین پرشر سوئیچ باید ضد انفجار بوده و از امنیت بالایی برخوردار باشد. در حالیکه اگر سیال کاری آب باشد با رطوبت و فشار بالایی در تماس است. که جهت کنترل فشار سیال و خورندگی سیال نیاز به جنس استینلس استیل باشد. پس جهت انتخاب نمودن پرشر سوئیچ نوع سیال کاری از اهمیت بالایی برخوردار است.

همچنین در محدوده فشارهای مختلف پرشر سوئیچ های مختلفی ساخته می‌شود. محدوده فشاری از منفی یک بار تا 2000 بار می باشد. پرشر سوئیچ ها تنها بر روی 1 بار رنج فشاری ساخته نمی‌شود. اما به صورت کلی پرشر سوئیچ صفر تا یک بار می‌باشند که شما می‌توانید در محدوده صفر تا یک بار فشار پرشر سوئیچ را روی فشار مورد نظر تنظیم کنید. حال باید بدانیم که چه محدوده فشاری مدنظر ما است.

نحوه اتصال برق پرشر سوئیچ

جهت اطلاع ار نحوه اتصال برق و سیم کشی پرشر سوئیچ می توانیداین مقاله رو مطالعه کنید.

محیط کار پرشر سوئیچ

منظور از محیط کار محلی است که سوئیچ فشار در آن نصب شده است، برای مثال پرشر سوئیچی که در رادیاتور شما نصب شده است با سوئیچی که زیر آفتاب نصب می گردد و یا در رطوبت کار می‌کند، متفاوت می‌باشد.

امروزه برای اکثر شرایط آب و هوایی پرشر سوئیچ ساخته شده است. در نتیجه هنگامی که برای خود سوئیچ طراحی می کنید به شرایط آب و هوایی محل نصب این قطعه دقت کنید.

قیمت پرشر سوئیچ

قیمت پرشر سوئیچ تحت تأثیر عوامل متعددی قرار دارد که هر یک نقشی اساسی در تعیین هزینه نهایی آن ایفا می‌کنند. یکی از مهم‌ترین این عوامل نوع و عملکرد پرشر سوئیچ است که می‌تواند مکانیکی یا الکترونیکی باشد و هرکدام ویژگی‌ها و کاربری‌های متفاوتی دارند. دامنه فشار کاری که سوئیچ قادر به تحمل و کنترل آن است، به‌ویژه در مدل‌هایی که برای فشارهای بسیار بالا یا پایین طراحی شده‌اند، تأثیر مستقیمی بر قیمت دارد. برند و شرکت سازنده نیز در کیفیت، دقت و طول عمر محصول مؤثر است، چراکه برندهای معتبر معمولاً استانداردهای بالاتری را رعایت می‌کنند. جنس بدنه و اجزای داخلی، از جمله دیافراگم و حسگرها که از موادی مانند استیل ضدزنگ، برنج یا پلیمرهای مقاوم ساخته می‌شوند، عامل مهمی در دوام و مقاومت دستگاه در برابر خوردگی، رطوبت و شرایط محیطی است. نوع اتصال و نحوه نصب، مانند مدل‌های دنده‌ای، فلنجی و سایر روش‌های اتصال، نیز بر هزینه نهایی تأثیرگذار است. درجه حفاظتی (IP) و مقاومت در برابر شرایط محیطی، از جمله دماهای بالا یا پایین، گرد و غبار و رطوبت، نیز بر قیمت پرشر سوئیچ تأثیر دارد. برخی مدل‌ها دارای ویژگی‌های اضافی مانند قابلیت تنظیم حساسیت، نمایشگر دیجیتال یا خروجی‌های متنوع هستند که باعث افزایش قیمت می‌شوند. علاوه بر این، نوسانات بازار، میزان عرضه و تقاضا و نرخ ارز، به‌ویژه در مورد محصولات وارداتی، می‌تواند قیمت پرشر سوئیچ را تغییر دهد. مجموع این عوامل تعیین می‌کند که یک پرشر سوئیچ چه قیمتی داشته باشد و برای چه کاربردی مناسب‌تر باشد.
