شیر توپی | بال ولو

شیر توپی چیست و چه کاربردی دارد؟

شیر توپی یا بال ولو (Ball Valve) نوعی شیر صنعتی و تاسیساتی است که برای قطع و وصل جریان سیال در لوله ها استفاده می شود. این شیر دارای یک توپ سوراخ دار در داخل بدنه است که با چرخش ۹۰ درجه ای دسته یا عملگر، مسیر عبور سیال را باز یا بسته می کند.

شیرهای توپی در مدل های مختلفی مانند برنجی، استیل، فولادی، رزوه ای، فلنجی، دستی و اتوماتیک تولید می شوند. انتخاب مدل مناسب به نوع سیال، فشار و دمای کاری، قطر لوله، جنس بدنه و شرایط نصب بستگی دارد. از این شیرها در تاسیسات ساختمانی، خطوط آب و گاز و بسیاری از فرآیندهای صنعتی استفاده می شود.

کاربرد شیر توپی یا بال ولو

شیر توپی یا بال ولو به‌دلیل عملکرد سریع، آب‌بندی دقیق و ساختار ساده اما مقاوم، جایگاه مهمی در بسیاری از صنایع دارد. این شیر توانایی کنترل و قطع و وصل فوری جریان سیالات را دارد و در برابر فشار، دما و شرایط سخت کاری مقاومت بالایی از خود نشان می‌دهد. به همین دلیل، در صنایعی که نیاز به دقت، سرعت و ایمنی بالا در فرآیند انتقال سیال وجود دارد، استفاده از آن رایج است. علاوه بر دوام بالا، این شیرها قابلیت اتصال به عملگرهای اتوماتیک را نیز دارند و می‌توان آن‌ها را به‌راحتی در سیستم‌های کنترل صنعتی ادغام کرد. استفاده از بال ولو باعث کاهش زمان تعمیرات، افزایش بهره‌وری و کاهش ریسک نشتی در فرآیندهای حساس می‌شود.

صنایعی که بیشترین استفاده را از شیر توپی دارند:

• صنعت نفت و گاز
• پتروشیمی و صنایع شیمیایی
• نیروگاه‌های حرارتی و سیکل ترکیبی
• صنایع آب و فاضلاب
• تأسیسات گرمایشی و سرمایشی
• صنایع غذایی و دارویی

ساختمان شیر توپی

شیر توپی از قطعات مختلفی تشکیل شده است که هر کدام نقش مهمی در عملکرد صحیح آن دارند. از جمله اجزای اصلی این شیر می‌توان به بدنه (Body)، استم (Stem)، توپی (Ball)، سیت یا نشیمنگاه (Seat)، پکینگ (Packing) و اتصالات انتهایی اشاره کرد.

• بدنه: بدنه پوشش خارجی و ساختار اصلی شیر است که معمولاً از موادی مانند برنج، استنلس استیل یا آلیاژهای مقاوم ساخته می‌شود و وظیفه حفاظت از اجزای داخلی را بر عهده دارد.
• توپی یا مجرابند Ball: توپی، بخش کروی شکل شیر است که با چرخش خود مسیر عبور سیال را باز یا بسته می‌کند. این حرکت توسط نیروی وارد شده از طریق دسته یا عملگر به توپی منتقل می‌شود و بین دو سیت فلزی یا غیر فلزی قرار دارد.
• استم Stem: استم، میله‌ای است که دسته یا عملگر شیر را به توپی متصل می‌کند و نیروی چرخشی را از عملگر به توپی منتقل می‌کند تا شیر باز یا بسته شود.
• سیت یا نشیمنگاه Seat: سیت‌ها سطوح آب‌بندی قرار گرفته در دو طرف توپی هستند که هنگام بسته شدن شیر، با ایجاد مهر و موم محکم، از نشت سیال جلوگیری می‌کنند. معمولاً این قطعات از مواد مقاومی مانند PTFE یا مواد الاستیک ساخته می‌شوند تا آب‌بندی مطمئن فراهم کنند.
• اتصالات انتهایی Connections: این قسمت‌ها امکان اتصال شیر توپی به خطوط لوله را فراهم می‌کنند و شامل انواعی مانند اتصالات رزوه‌ای، فلنجی یا جوشی هستند که نصب و راه‌اندازی شیر را ساده‌تر می‌کنند.

شیر توپی چگونه کار می کند؟ بررسی عملکرد بال ولو

عملکرد شیر توپی بر اساس چرخش یک توپ سوراخ دار در داخل بدنه انجام می شود. این توپ از طریق استم به دسته یا عملگر متصل است و با چرخش آن، مسیر عبور سیال تغییر می کند.

حالت باز: هنگامی که سوراخ توپ در امتداد مسیر لوله قرار می گیرد، سیال از داخل شیر عبور می کند. در مدل های تمام مجرا، قطر مسیر عبور می تواند با قطر اسمی لوله متناسب باشد.

حالت بسته: با چرخش دسته به اندازه حدود ۹۰ درجه، سوراخ توپ از مسیر جریان خارج می شود و عبور سیال متوقف می شود. سیت های اطراف توپ به آب بندی شیر کمک می کنند.

نکته مهم در استفاده: شیر توپی معمولی عمدتا برای قطع و وصل جریان طراحی شده است. استفاده از آن برای تنظیم دائمی دبی در وضعیت نیمه باز، باید با توجه به طراحی سازنده و شرایط کاری انجام شود؛ زیرا ممکن است موجب سایش سیت ها یا کاهش عمر شیر شود.

کدام نوع شیر توپی برای پروژه شما مناسب تر است؟

انتخاب شیر توپی مناسب به شرایط نصب، میزان فشار، نوع سیال و نیاز به تعمیرات بستگی دارد. جدول زیر تفاوت چند مدل رایج را نشان می دهد.

برای انتخاب نهایی، فقط به نام مدل اکتفا نکنید. فشار و دمای مجاز، سازگاری مواد با سیال، کلاس فشاری، استاندارد ساخت و مشخصات فنی سازنده باید بررسی شوند.

انواع شیر توپی

انواع شیر توپی یا بال ولو را می‌توان بر اساس ویژگی‌های ساختاری، نوع عملکرد، نحوه اتصال به خط لوله، نوع بدنه، جنس متریال و حتی نوع عملگر مورد استفاده دسته‌بندی کرد. هر یک از این دسته‌بندی‌ها به کاربر کمک می‌کند تا با توجه به نیاز پروژه یا شرایط محیطی، مناسب‌ترین نوع شیر را انتخاب کند. در ادامه با مهم‌ترین انواع این شیر آشنا می‌شویم:

انواع شیر توپی براساس نوع بدنه

• شیر توپی یک تکه : ساده‌ترین نوع بال ولو است که بدنه آن از یک قطعه یکپارچه تشکیل شده و امکان باز کردن آن برای تعمیر یا تعویض قطعات داخلی وجود ندارد. این نوع شیر معمولاً سبک، ارزان و مناسب برای کاربردهای عمومی با فشار و دمای پایین است. طراحی جمع‌وجور آن باعث کاهش نشتی و افزایش دوام در مصارف ساده می‌شود.
• شیر توپی دو تکه: دو بخش بدنه تشکیل شده که به یکدیگر متصل می‌شوند و امکان دسترسی به اجزای داخلی شیر را برای بازرسی، تعمیر یا تعویض فراهم می‌کنند. این نوع شیر نسبت به مدل یک‌تکه کاربرد صنعتی‌تری دارد و برای سیستم‌هایی با فشار و دمای متوسط گزینه‌ای مناسب محسوب می‌شود.
• شیر توپی سه تکه : از یک بخش مرکزی شامل توپی و سیت‌ها، و دو بخش کناری برای اتصال به لوله تشکیل شده است. این طراحی امکان باز کردن شیر و تعمیر یا تعویض قطعات داخلی را بدون نیاز به جدا کردن آن از خط لوله فراهم می‌کند. به همین دلیل، این نوع شیر انتخابی ایده‌آل برای صنایع سنگین و فرآیندهایی با نیاز به تعمیرات دوره‌ای است.

انواع شیر توپی براساس نوع مجرابند ( بال )

• شیر توپی فلوتینگ بال (Floating Ball Valve) : نوعی بال ولو است که در آن توپ به‌صورت معلق بین دو نشیمنگاه قرار دارد و توسط استم (میله محرک) هدایت می‌شود. هنگام اعمال فشار سیال، توپ به نشیمنگاه خروجی فشار وارد کرده و باعث آب‌بندی مؤثر می‌شود. این نوع طراحی برای فشارهای متوسط مناسب بوده و عملکرد ساده و قابل اعتمادی دارد.
• شیر توپی ترونیون بال : (Trunnion Ball Valve) نوعی بال ولو است که در آن توپ توسط محورهایی در بالا و پایین ثابت شده و قابلیت حرکت آزاد ندارد. این طراحی باعث کاهش فشار وارد بر نشیمنگاه‌ها شده و عملکرد آب‌بندی را در فشارهای بالا بهبود می‌بخشد. ترونیون بال معمولاً در صنایع نفت، گاز و پتروشیمی که فشار و دمای بالا وجود دارد، استفاده می‌شود.

انواع شیر توپی براساس نوع عملگر

• شیر توپی دستی (Manual Ball Valve): این نوع شیر با استفاده از یک دسته یا اهرم دستی عمل می‌کند و کاربر می‌تواند با چرخاندن اهرم، مسیر جریان سیال را باز یا بسته کند. ساختار ساده، قیمت پایین و نصب آسان، آن را به گزینه‌ای محبوب در مصارف خانگی، تأسیسات سبک و کاربردهایی که نیاز به کنترل مداوم ندارند تبدیل کرده است. البته در سیستم‌هایی با قطر لوله بزرگ یا فشار بالا، استفاده از مدل دستی ممکن است به نیروی بیشتری نیاز داشته باشد.
• شیر توپی پنوماتیکی (Pneumatic Ball Valve): در شیر توپی پنوماتیکی، باز و بسته شدن شیر از طریق نیروی هوای فشرده انجام می‌گیرد که توسط یک عملگر بادی (اکچویتور) کنترل می‌شود. این نوع شیر برای سیستم‌های اتوماسیون صنعتی، خطوط تولید، و محیط‌هایی با نیاز به عملکرد سریع و پیوسته بسیار کاربرد دارد. واکنش سریع، قابلیت کنترل از راه دور و عمر بالا از جمله مزایای این مدل است.

• شیر توپی الکتریکی:(Electric Ball Valve) شیر توپی الکتریکی مجهز به یک موتور برقی است که با دریافت فرمان از سیستم کنترل، عمل باز یا بسته شدن شیر را به صورت خودکار انجام می‌دهد. این نوع شیر برای سیستم‌هایی مناسب است که نیاز به کنترل دقیق، هوشمند یا از راه دور دارند؛ مانند تأسیسات HVAC، خطوط آب و فاضلاب شهری، یا صنایع با فرآیندهای خودکار. همچنین این مدل امکان یکپارچه‌سازی با سیستم‌های PLC یا BMS را فراهم می‌کند.
• شیر توپی هیدرولیکی (Hydraulic Ball Valve): در این مدل، عملگر شیر با استفاده از فشار یک سیال هیدرولیکی (معمولاً روغن صنعتی) کنترل می‌شود. شیرهای توپی هیدرولیکی به دلیل قدرت بالا و توانایی عملکرد در شرایط سخت، در صنایع سنگین مانند نفت و گاز، پتروشیمی، نیروگاه‌ها و تجهیزات زیرزمینی کاربرد گسترده‌ای دارند. این نوع شیر برای موقعیت‌هایی که بار مکانیکی بالا یا فشار عملیاتی زیاد وجود دارد، گزینه‌ای ایده‌آل است.

انواع شیر توپی براساس نوع اتصال

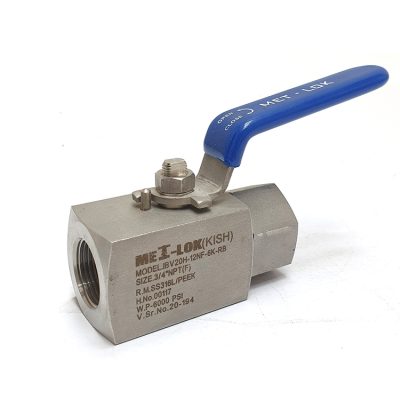

• شیر توپی رزوه‌ای : (Threaded) بال ولو رزوه‌ای از طریق دنده‌هایی که روی ورودی و خروجی بدنه تعبیه شده به لوله متصل می‌شود. این نوع اتصال به دلیل نصب آسان و سریع، در کاربردهای خانگی، سیستم‌های تأسیسات سبک و مسیرهایی با فشار پایین بسیار پرطرفدار است. وزن کم، قیمت مناسب و عدم نیاز به تجهیزات خاص برای نصب، از مزایای اصلی آن به شمار می‌رود. با این حال، برای محیط‌های صنعتی یا خطوطی با فشار بالا انتخاب چندان مناسبی نیست.
• شیر توپی فلنج‌دار(Flanged): در شیرهای فلنج‌دار، اتصال به لوله از طریق صفحات فلنج و پیچ و مهره انجام می‌شود که یک آب‌بندی قوی و ایمن را فراهم می‌کند. این نوع شیر برای صنایع سنگین و سیستم‌هایی با فشار و دمای بالا بسیار کاربردی است و به‌راحتی می‌توان آن را در مواقع نیاز باز، بررسی یا تعویض کرد. انعطاف‌پذیری در نصب و تعمیرات و استحکام بالا، این مدل را به گزینه‌ای محبوب در نیروگاه‌ها، پالایشگاه‌ها و خطوط فرآیند صنعتی تبدیل کرده است.
• شیر توپی جوشی (Welded): شیر توپی جوشی مستقیماً از طریق جوشکاری به لوله متصل می‌شود و پیوندی دائمی، بدون نشتی و بسیار مقاوم ایجاد می‌کند. این نوع اتصال به‌ویژه در محیط‌هایی که لرزش، فشار بالا یا شرایط سخت محیطی وجود دارد، عملکرد بسیار قابل اعتمادی دارد. از آنجایی که اتصال به صورت دائمی انجام می‌شود، تعمیر یا تعویض شیر در آینده نیازمند برش و عملیات جوشکاری مجدد خواهد بود، بنابراین بیشتر در کاربردهایی استفاده می‌شود که پایداری طولانی‌مدت و ایمنی بالا در اولویت هستند.

انواع شیر توپی براساس جنس بدنه

• شیر توپی برنجی: شیرهای توپی با بدنه برنجی یکی از رایج‌ترین انواع هستند که به دلیل مقاومت مناسب در برابر خوردگی، قیمت اقتصادی و کارایی بالا در مصارف خانگی و تأسیسات سبک کاربرد دارند. برنج برای انتقال آب، هوای فشرده و سیالات با خورندگی کم گزینه مناسبی است، اما برای محیط‌های صنعتی خورنده یا دما و فشار بالا پیشنهاد نمی‌شود.

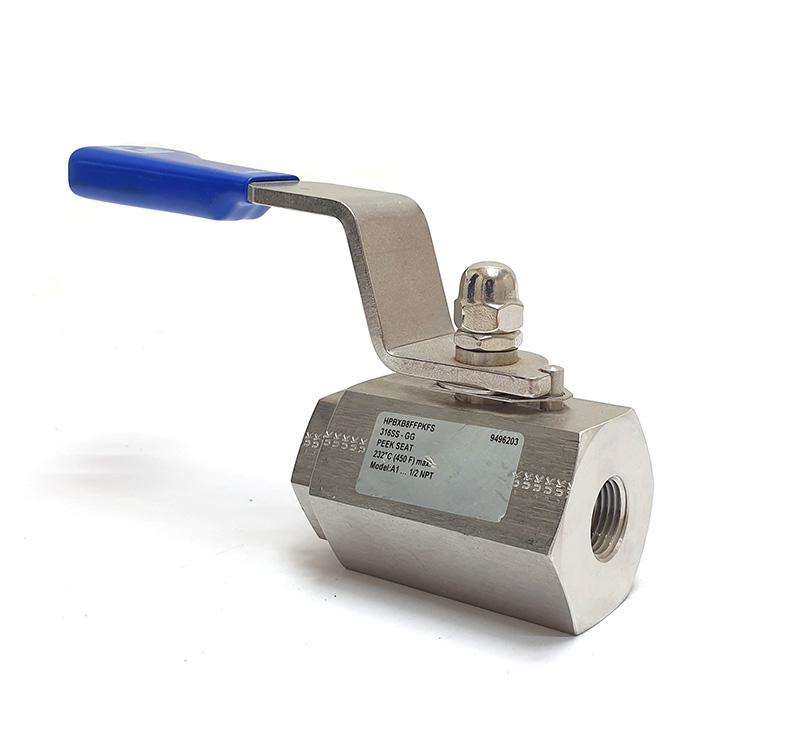

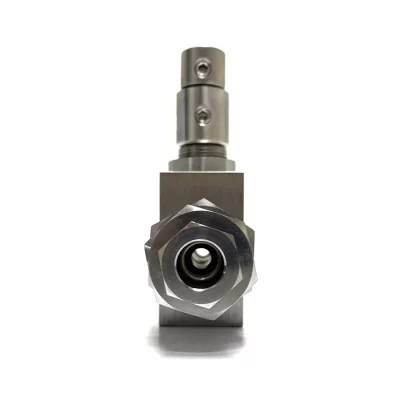

• شیر توپی استنلس استیل: این نوع شیرها از فولاد ضدزنگ ساخته می‌شوند و در برابر زنگ‌زدگی، خوردگی شیمیایی و شرایط محیطی سخت بسیار مقاوم‌اند. مناسب برای صنایع غذایی، دارویی، شیمیایی و همچنین خطوط گاز و سیالات تهاجمی هستند. قیمت بالاتر آن نسبت به برنجی، در برابر دوام و کارایی آن توجیه‌پذیر است.

• شیر توپی فولادی: فولاد کربنی مقاومت خوبی در برابر فشار و دمای بالا دارد و معمولاً در کاربردهای صنعتی و خطوط بخار یا نفت استفاده می‌شود. این نوع شیر نیاز به پوشش ضد خوردگی دارد و در برابر سیالات اسیدی یا بسیار خورنده چندان مقاوم نیست، اما برای محیط‌های مکانیکی سخت بسیار مناسب است.
• شیر توپی PVC یا پلاستیکی: شیرهای ساخته‌شده از مواد پلیمری مانند PVC یا UPVC سبک‌وزن، ضدزنگ و ارزان‌قیمت هستند. برای انتقال آب، مواد شیمیایی ضعیف، فاضلاب یا کاربردهای آزمایشگاهی مناسب‌اند، اما تحمل فشار و دمای کمتری نسبت به فلزی‌ها دارند.

انواع شیر توپی براساس تعداد پورت

شیر توپی دو راهه: این مدل رایج‌ترین نوع بال ولو است که تنها دو پورت (ورودی و خروجی) دارد و برای قطع و وصل ساده جریان در یک مسیر مستقیم به‌کار می‌رود. از مصارف خانگی گرفته تا خطوط انتقال ساده در صنعت، این مدل کاربرد گسترده‌ای دارد.

شیر توپی سه‌راهه: شیر سه‌راهه دارای سه پورت برای انشعاب یا تغییر مسیر سیال است. این شیرها در طراحی‌های L یا T شکل تولید می‌شوند و امکان ترکیب، تقسیم یا تغییر جهت جریان را فراهم می‌کنند. در سیستم‌های ترکیبی، خطوط بای‌پس، و کنترل جریان در فرآیندهای صنعتی استفاده زیادی دارند.

شیر توپی چهار راهه : مدل چهار‌راهه کمتر رایج است و معمولاً در سیستم‌های خاص و پیچیده که به توزیع جریان در چند جهت نیاز دارند، به کار می‌رود. طراحی و کنترل این نوع شیر پیچیده‌تر است و بیشتر در ماشین‌آلات خاص یا فرآیندهای چندمسیره دیده می‌شود.

هنگام خرید شیر توپی چه مشخصاتی را بررسی کنیم؟

پیش از خرید شیر توپی، بهتر است مشخصات فنی مورد نیاز را مشخص کنید تا انتخاب محصول بر اساس شرایط واقعی پروژه انجام شود.

• نوع سیال: مشخص کنید شیر برای آب، گاز، بخار، روغن یا مواد شیمیایی استفاده می شود. جنس بدنه و آب بندها باید با سیال سازگار باشد.
• فشار کاری: فشار مجاز شیر را با فشار واقعی سیستم و شرایط احتمالی افزایش فشار مقایسه کنید.
• دمای کاری: محدوده دمای مجاز باید برای بدنه، توپ، سیت ها و سایر قطعات داخلی مناسب باشد.
• جنس بدنه: برنج، استنلس استیل، فولاد کربنی و PVC هر کدام محدودیت ها و کاربردهای متفاوتی دارند.
• سایز و نوع اتصال: قطر اسمی، استاندارد اتصال و فضای مورد نیاز برای نصب را بررسی کنید.
• نوع عملکرد: برای قطع و وصل دستی می توان از مدل اهرمی استفاده کرد؛ اما در خطوط خودکار ممکن است عملگر برقی یا پنوماتیکی مناسب تر باشد.
• استاندارد و مستندات فنی: پلاک مشخصات، فشار و دمای مجاز، استانداردهای مربوط و اطلاعات سازنده را بررسی کنید.

پیش از سفارش، اطلاعات فوق را با کاتالوگ سازنده تطبیق دهید. اگر نوع سیال یا شرایط کاری خاص است، انتخاب شیر باید با بررسی فنی دقیق تر انجام شود.

قیمت شیر توپی به چه عواملی بستگی دارد؟

قیمت شیر توپی به جنس بدنه، سایز، فشار کاری، نوع اتصال، طراحی داخلی، نوع عملگر و برند سازنده بستگی دارد. به همین دلیل، دو شیر توپی با ظاهر مشابه ممکن است قیمت و مشخصات فنی متفاوتی داشته باشند.

برای دریافت قیمت دقیق، بهتر است هنگام استعلام موارد زیر را اعلام کنید:

• نوع شیر و جنس بدنه
• سایز اسمی و نوع اتصال
• فشار و دمای کاری
• نوع سیال و شرایط محیطی
• دستی یا اتوماتیک بودن شیر
• برند یا استاندارد مورد نیاز

قیمت نهایی باید بر اساس مشخصات فنی و موجودی محصول تعیین شود. مقایسه قیمت بدون توجه به فشار مجاز، جنس آب بندها و کیفیت ساخت ممکن است به انتخاب نامناسب منجر شود.

سوالات متداول درباره شیر توپی

شیر توپی برای چه کاربردی استفاده می شود؟

شیر توپی برای قطع و وصل جریان سیال در خطوط لوله استفاده می شود. این شیر در تاسیسات ساختمانی، سیستم های آب و گاز و بسیاری از کاربردهای صنعتی مورد استفاده قرار می گیرد.

تفاوت شیر توپی و بال ولو چیست؟

شیر توپی و بال ولو دو نام برای یک نوع شیر هستند. بال ولو اصطلاح انگلیسی Ball Valve است و به شیری اشاره دارد که با چرخش توپ سوراخ دار، مسیر جریان را باز یا بسته می کند.

شیر توپی استیل بهتر است یا برنجی؟

هیچ کدام در تمام شرایط بهتر نیستند. شیر برنجی معمولا برای بسیاری از کاربردهای عمومی انتخاب اقتصادی مناسبی است؛ در حالی که استنلس استیل در برخی محیط های خورنده یا کاربردهای بهداشتی مزیت دارد. انتخاب نهایی به نوع سیال، دما، فشار و گرید دقیق آلیاژ بستگی دارد.

تفاوت شیر توپی یک تکه، دو تکه و سه تکه چیست؟

تفاوت اصلی این مدل ها در ساختار بدنه و نحوه دسترسی به قطعات داخلی است. در بسیاری از مدل های سه تکه، بخش مرکزی را می توان برای تعمیر یا تعویض قطعات باز کرد؛ اما روش سرویس هر محصول باید بر اساس طراحی سازنده بررسی شود.

آیا شیر توپی برای تنظیم دبی مناسب است؟

شیر توپی معمولی عمدتا برای قطع و وصل جریان طراحی شده است. برای تنظیم مداوم دبی باید قابلیت استفاده در وضعیت نیمه باز و محدودیت های اعلام شده از سوی سازنده بررسی شود.

برای خرید شیر توپی صنعتی چه اطلاعاتی لازم است؟

نوع سیال، فشار و دمای کاری، سایز لوله، نوع اتصال، جنس بدنه و آب بندها و نوع عملکرد از مهم ترین اطلاعات مورد نیاز هستند. ارائه این مشخصات به فروشنده، انتخاب محصول مناسب را آسان تر می کند.
