اکچویتور

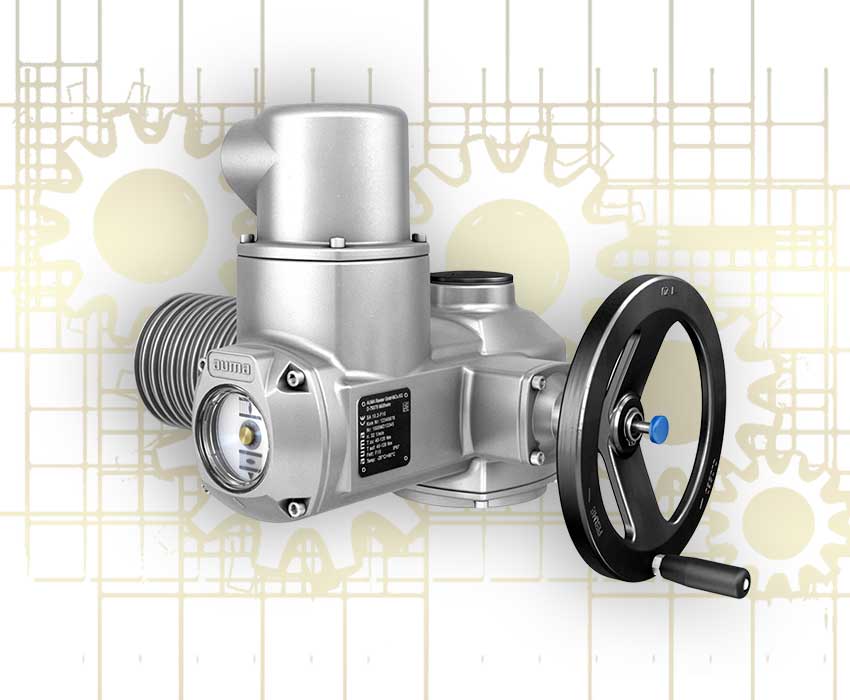

اکچویتور چیست؟

اکچویتور یا عملگر شیرآلات صنعتی دستگاهی است که برای کنترل خودکار باز و بسته شدن یا تنظیم تدریجی جریان سیال روی شیرهای صنعتی نصب می‌شود. این دستگاه با تبدیل انرژی الکتریکی یا پنوماتیکی به حرکت مکانیکی امکان قطع و وصل یا تنظیم دقیق جریان سیال را به‌صورت خودکار فراهم می‌کند. اکچویتورها نقش حیاتی در سیستم‌های اتوماسیون صنعتی ایفا می‌کنند و در صنایعی مانند نفت و گاز، پتروشیمی، تصفیه آب، سیستم‌های گرمایش و تهویه و تولید انرژی کاربرد گسترده‌ای دارند. این دستگاه‌ها به دو نوع اصلی برقی و پنوماتیکی تقسیم می‌شوند. اکچویتورهای برقی از موتور الکتریکی برای تأمین انرژی استفاده می‌کنند و با بهره‌گیری از گیربکس دقت و پایداری بالایی در کنترل جریان ارائه می‌دهند که آنها را برای سیستم‌هایی با نیاز به تنظیم دقیق مناسب می‌کند. اکچویتورهای پنوماتیکی از هوای فشرده بهره می‌برند و به دلیل ساختار ساده‌تر، سرعت بالاتر و هزینه کمتر برای کاربردهای قطع و وصل سریع ایده‌آل هستند. طراحی مقاوم و انعطاف‌پذیر اکچویتورها امکان نصب روی انواع شیرها مانند پروانه‌ای، توپی، دروازه‌ای یا کنترلی را فراهم می‌کند و با حذف نیاز به مداخله انسانی کارایی و ایمنی سیستم‌های صنعتی را بهبود می‌بخشد.

مشخصات فنی اکچویتور

اکچویتورها برای عملکرد در شرایط متنوع صنعتی طراحی شده‌اند. بدنه آنها معمولاً از آلیاژهای مقاوم مانند آلومینیوم با روکش ضدخوردگی یا فولاد ضدزنگ ساخته می‌شود تا در برابر رطوبت، مواد شیمیایی خورنده و دماهای مختلف مقاومت کند. اکچویتورهای برقی مجهز به موتورهای سروو یا استپر با گیربکس هستند که گشتاور مناسب برای شیرهای مختلف را تأمین می‌کنند و با ولتاژهای استاندارد صنعتی کار می‌کنند. این مدل‌ها برای سیستم‌هایی که نیاز به کنترل دقیق دارند مناسب هستند. اکچویتورهای پنوماتیکی از هوای فشرده استفاده می‌کنند و به دلیل ساختار ساده‌تر هزینه‌های تولید و نگهداری کمتری دارند. هر دو نوع اکچویتور مجهز به سیستم‌های آب‌بندی پیشرفته مانند اورینگ‌های مقاوم یا پکینگ‌های گرافیتی هستند که از نشت سیال یا هوا جلوگیری می‌کنند. سرعت عملکرد اکچویتورهای برقی آهسته‌تر و مناسب برای تنظیم تدریجی جریان است در حالی که مدل‌های پنوماتیکی به دلیل سرعت بالا برای قطع و وصل سریع جریان ایده‌آل هستند. این دستگاه‌ها با اتصالات استاندارد صنعتی سازگارند و نصب آسانی دارند.

نحوه عملکرد اکچویتور

اکچویتورها با تبدیل انرژی ورودی به حرکت مکانیکی شیرهای صنعتی را باز، بسته یا تنظیم می‌کنند. در اکچویتورهای برقی موتور الکتریکی انرژی را از طریق گیربکس به گشتاور تبدیل می‌کند و دیسک یا ساقه شیر را با دقت حرکت می‌دهد. این فرآیند با دریافت سیگنال‌های کنترلی انجام می‌شود و امکان تنظیم تدریجی یا قطع و وصل جریان را فراهم می‌کند. اکچویتورهای پنوماتیکی از هوای فشرده استفاده می‌کنند و با پیستون یا دیافراگم حرکت خطی یا چرخشی را به شیر منتقل می‌کنند. این مدل‌ها به دلیل سرعت بالای عملکرد برای کاربردهای قطع و وصل در سیستم‌های با نیاز به واکنش سریع مناسب هستند. هر دو نوع اکچویتور مجهز به سیستم‌های ایمنی مانند محدودکننده‌های گشتاور و سوئیچ‌های محدود هستند که از آسیب به شیر یا سیستم جلوگیری می‌کنند. این مکانیزم‌ها امکان کنترل دقیق، اتوماسیون کامل و پایش لحظه‌ای را در فرآیندهای صنعتی فراهم می‌کنند.

اجزای داخلی اکچویتور

اجزای داخلی اکچویتور با دقت مهندسی‌شده‌اند تا عملکردی پایدار و ایمن ارائه دهند. بدنه اکچویتور که از آلومینیوم یا فولاد ضدزنگ ساخته شده از اجزای داخلی در برابر تنش‌های مکانیکی، خوردگی و شرایط محیطی محافظت می‌کند. در اکچویتورهای برقی موتور الکتریکی نیروی محرکه را تأمین می‌کند و گیربکس که از فولاد سخت‌کاری‌شده ساخته شده گشتاور را با دقت به شیر منتقل می‌کند. در اکچویتورهای پنوماتیکی پیستون یا دیافراگم نیروی هوای فشرده را به حرکت تبدیل می‌کند. سیستم آب‌بندی شامل اورینگ‌های مقاوم یا پکینگ‌های گرافیتی از نشت سیال یا هوا جلوگیری می‌کند. اجزای کنترلی مانند سنسورهای موقعیت و سوئیچ‌های محدود در مدل‌های برقی امکان پایش و تنظیم دقیق را فراهم می‌کنند. این اجزا با مواد مقاوم در برابر خستگی و خوردگی ساخته شده‌اند تا دوام طولانی‌مدت را در شرایط سخت صنعتی تضمین کنند.

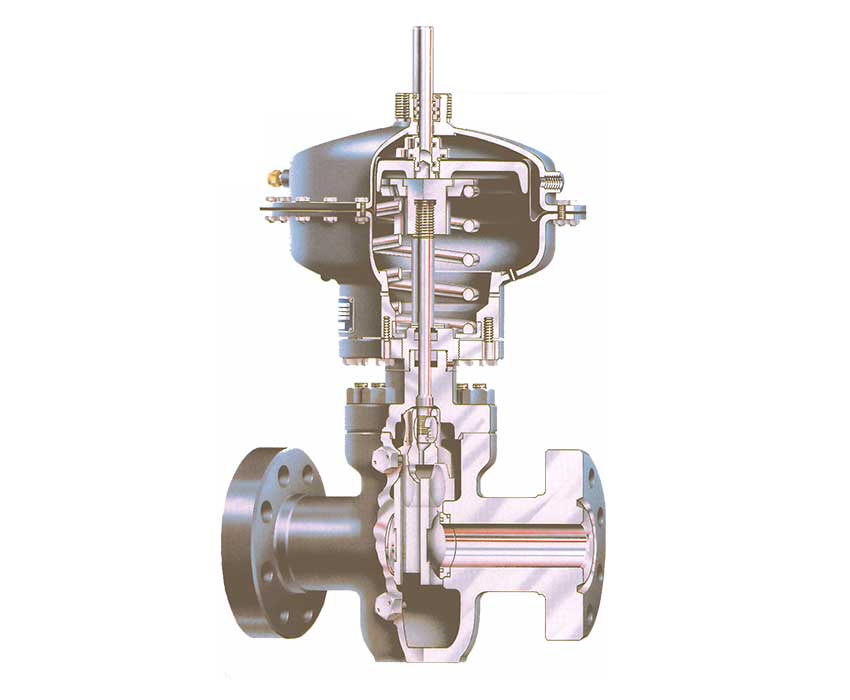

برش مقطعی از اکچویتور پنوماتیک دیافراگمی

انواع اکچویتور

اکچویتورها به سه نوع اصلی برقی، پنوماتیکی و هیدرولیکی تقسیم می‌شوند که هر یک برای کاربردهای خاصی طراحی شده‌اند. این انواع بر اساس منبع انرژی و نیازهای عملیاتی سیستم‌های صنعتی متفاوت‌اند و انتخاب آنها به نوع شیر، شرایط محیطی و نیازهای کنترلی بستگی دارد.

• اکچویتور برقی: این نوع اکچویتور از موتور الکتریکی برای تولید حرکت استفاده می‌کند و با گیربکس گشتاور را به شیر منتقل می‌کند. اکچویتورهای برقی برای کاربردهایی که نیاز به کنترل دقیق و تنظیم تدریجی جریان دارند مانند سیستم‌های گرمایش و تهویه یا خطوط انتقال مواد شیمیایی مناسب هستند. این مدل‌ها با سیگنال‌های کنترلی دیجیتال یا آنالوگ کار می‌کنند و با ولتاژهای استاندارد صنعتی سازگارند، که آنها را برای اتوماسیون پیشرفته و سیستم‌هایی با نیاز به پایش لحظه‌ای ایده‌آل می‌کند.
• اکچویتور پنوماتیکی: اکچویتورهای پنوماتیکی از هوای فشرده به عنوان منبع انرژی بهره می‌برند و با استفاده از پیستون یا دیافراگم حرکت خطی یا چرخشی ایجاد می‌کنند. این مدل‌ها به دلیل سرعت بالا، ساختار ساده و هزینه کمتر برای کاربردهای قطع و وصل سریع در محیط‌هایی مانند پالایشگاه‌ها یا کارخانه‌های صنعتی که دسترسی به هوای فشرده دارند مناسب‌اند. اکچویتورهای پنوماتیکی در برابر شرایط سخت محیطی مقاوم‌اند و برای شیرهایی با نیاز به واکنش سریع ایده‌آل هستند.
• اکچویتور هیدرولیکی: این نوع اکچویتور از فشار سیال هیدرولیکی مانند روغن برای تولید گشتاور بالا استفاده می‌کند و برای شیرهای بزرگ یا سیستم‌های با فشار بالا در صنایعی مانند نفت و گاز یا پتروشیمی مناسب است. اکچویتورهای هیدرولیکی به دلیل توانایی تولید نیروی زیاد و عملکرد پایدار در شرایط سنگین گزینه‌ای ایده‌آل برای کاربردهای صنعتی پیچیده‌اند، اما به سیستم‌های هیدرولیکی و نگهداری دقیق‌تر نیاز دارند.

راهنمای خرید اکچویتور

انتخاب اکچویتور مناسب برای سیستم‌های صنعتی نیازمند ارزیابی دقیق نیازهای پروژه، شرایط عملیاتی و مشخصات فنی سیستم است. در ادامه مراحل و نکات کلیدی برای خرید اکچویتور به‌صورت جامع ارائه شده تا بتوانید بهترین گزینه را با توجه به کاربرد، بودجه و الزامات صنعتی انتخاب کنید:

1. تعیین نوع شیر و کاربرد آن: ابتدا نوع شیری که اکچویتور روی آن نصب خواهد شد مانند شیر پروانه‌ای، توپی، دروازه‌ای یا کنترلی را مشخص کنید. هر نوع شیر نیازهای متفاوتی از نظر گشتاور و نوع حرکت چرخشی یا خطی دارد. نوع سیال مانند آب، روغن، مواد شیمیایی یا گازهای صنعتی و ویژگی‌های آن مانند خورندگی یا ویسکوزیته باید بررسی شود تا اکچویتور با شرایط عملیاتی سازگار باشد.
2. انتخاب نوع اکچویتور: اکچویتورهای برقی برای کاربردهایی که نیاز به کنترل دقیق و تنظیم تدریجی جریان دارند مانند سیستم‌های گرمایش و تهویه یا خطوط انتقال مواد شیمیایی مناسب هستند. این مدل‌ها با سیگنال‌های کنترلی دیجیتال یا آنالوگ کار می‌کنند و برای اتوماسیون پیشرفته ایده‌آل‌اند. اکچویتورهای پنوماتیکی به دلیل سرعت بالا و هزینه کمتر برای کاربردهای قطع و وصل در محیط‌هایی با دسترسی به هوای فشرده مانند پالایشگاه‌ها یا کارخانه‌های صنعتی مناسب‌ترند.
3. بررسی شرایط محیطی: جنس بدنه اکچویتور مانند آلومینیوم یا فولاد ضدزنگ باید با شرایط محیطی مانند رطوبت، مواد شیمیایی خورنده یا دماهای بالا و پایین سازگار باشد. در محیط‌های خورنده مانند صنایع پتروشیمی مدل‌های مقاوم در برابر خوردگی توصیه می‌شوند. برای محیط‌های با خطر انفجار مانند پالایشگاه‌های نفت اکچویتورهای ضد انفجار با استانداردهای صنعتی ضروری هستند.
4. سازگاری با سیستم کنترلی: برای اکچویتورهای برقی ولتاژ ورودی و پروتکل کنترلی باید با سیستم اتوماسیون موجود هماهنگ باشد. بررسی کنید که آیا سیستم کنترلی شما از سیگنال‌های دیجیتال یا آنالوگ پشتیبانی می‌کند. برای اکچویتورهای پنوماتیکی اطمینان حاصل کنید که منبع هوای فشرده با فشار و دبی مناسب در دسترس است. تجهیزات جانبی مانند رگولاتورهای فشار یا فیلترهای هوا برای عملکرد بهینه پنوماتیک‌ها مهم هستند.
5. نیازهای گشتاور و اندازه شیر: گشتاور مورد نیاز برای حرکت شیر باید با ظرفیت اکچویتور مطابقت داشته باشد. این گشتاور به اندازه شیر، فشار سیال و نوع شیر بستگی دارد. برای شیرهای بزرگ‌تر یا سیستم‌های با فشار بالا اکچویتور هایی با گشتاور بالاتر انتخاب کنید. اندازه اتصالات باید با شیر سازگار باشد تا نصب آسان و ایمن انجام شود.
6. ملاحظات ایمنی و قابلیت اطمینان: اکچویتورهای مجهز به ویژگی‌های ایمنی مانند محدودکننده‌های گشتاور، سوئیچ‌های محدود و سیستم‌های محافظتی در برابر اضافه‌بار یا دمای بالا خطر آسیب به شیر یا سیستم را کاهش می‌دهند. برای کاربردهای بحرانی مدل‌هایی با قابلیت بازگشت به حالت ایمن در صورت قطع برق یا هوا را در نظر بگیرید. بررسی گواهینامه‌های استاندارد صنعتی برای اطمینان از کیفیت و ایمنی محصول ضروری است.
7. نصب و تجهیزات جانبی: نصب اکچویتور باید توسط تکنسین‌های متخصص انجام شود تا از عملکرد صحیح و ایمنی سیستم اطمینان حاصل شود. تجهیزات جانبی مانند سنسورهای موقعیت، مانومترها برای پایش فشار یا سیستم‌های کنترلی دیجیتال می‌توانند کارایی و دقت اکچویتور را بهبود ببخشند. برای اکچویتورهای پنوماتیکی نصب فیلترهای هوا و روغن‌گیر برای جلوگیری از ورود ناخالصی‌ها به سیستم توصیه می‌شود.
8. بررسی گارانتی و خدمات پس از فروش: گارانتی محصول، دسترسی به قطعات یدکی و خدمات پس از فروش از عوامل کلیدی در خرید هستند. اطمینان حاصل کنید که تأمین‌کننده خدمات پشتیبانی قوی و قطعات یدکی قابل‌دسترس ارائه می‌دهد. این موضوع به‌ویژه برای پروژه‌های بلندمدت یا سیستم‌هایی با شرایط عملیاتی سخت اهمیت دارد.
9. ارزیابی هزینه و بودجه: اکچویتورهای برقی به دلیل پیچیدگی تکنولوژی و اجزای الکترونیکی گران‌تر هستند در حالی که مدل‌های پنوماتیکی به دلیل سادگی و استفاده از هوای فشرده مقرون‌به‌صرفه‌ترند. هزینه‌های اولیه، نصب، نگهداری و مصرف انرژی مانند برق یا هوای فشرده را در نظر بگیرید. مقایسه پیشنهادات چند تأمین‌کننده و بررسی ارزش بلندمدت مانند دوام و کارایی به انتخاب بهینه کمک می‌کند.
10. مشورت با کارشناسان و تأمین‌کنندگان: پیش از خرید با مهندسان یا کارشناسان فنی مشورت کنید تا مشخصات اکچویتور با نیازهای خاص پروژه شما هماهنگ باشد. بررسی کاتالوگ‌ها و دیتاشیت‌های تولیدکنندگان معتبر برای اطلاع از جزئیات فنی و قابلیت‌های محصول توصیه می‌شود. برای پروژه‌های حساس تست اولیه اکچویتور در شرایط واقعی یا شبیه‌سازی‌شده می‌تواند از انتخاب صحیح اطمینان حاصل کند.

با توجه به این نکات انتخاب اکچویتور مناسب عملکرد سیستم شما را بهبود می‌بخشد و هزینه‌های عملیاتی و نگهداری را در بلندمدت کاهش می‌دهد.

قیمت اکچویتور

قیمت اکچویتور به عوامل متعددی بستگی دارد که هرکدام می‌توانند تأثیر مستقیمی بر ارزش نهایی دستگاه داشته باشند. مهم‌ترین عامل نوع اکچویتور است؛ به‌طور معمول اکچویتورهای برقی، پنوماتیکی و هیدرولیکی از نظر فناوری، هزینه ساخت و کاربرد تفاوت دارند و همین موضوع باعث اختلاف قیمت می‌شود. عامل دیگر گشتاور و قدرت خروجی است، زیرا هرچه توان و ظرفیت اکچویتور بیشتر باشد، قیمت آن نیز بالاتر خواهد بود. اندازه و سایز فلنج اتصال، نوع ولو (Ball, Butterfly, Gate) و سازگاری اکچویتور با آن نیز در تعیین قیمت نقش دارند. همچنین وجود امکانات جانبی مانند کنترل هوشمند، ماژول‌های ارتباطی (Modbus, Profibus, Bluetooth)، نمایشگر دیجیتال، سیستم‌های حفاظتی ضدانفجار یا ضدآب و قابلیت کار در شرایط سخت محیطی می‌تواند قیمت را به میزان قابل توجهی افزایش دهد. در کنار این موارد، برند سازنده، کیفیت ساخت، کشور تولیدکننده و خدمات پس از فروش هم در ارزش نهایی دستگاه مؤثر هستند. بنابراین هنگام بررسی قیمت اکچویتور باید همه این عوامل فنی و تجاری را در نظر گرفت تا انتخابی متناسب با نیاز و بودجه صورت گیرد.
