شیر پروانه ای لاگ

شیر پروانه ای لاگ چیست؟

شیر پروانه‌ای لاگ Lug Butterfly Valve یکی از انواع شیر پروانه ای و از انعطاف‌پذیرترین انواع شیرآلات صنعتی است که برای کنترل جریان سیالات در خطوط لوله مورد استفاده قرار می‌گیرد. طراحی شیر پروانه ای لاگ شامل نقاط اتصال یا لاگ در دو طرف است که امکان نصب آن را بین دو فلنج مستقل فراهم می‌کند. این ویژگی به کاربران اجازه می‌دهد که یک سمت لوله را بدون نیاز به جداسازی کل سیستم از مدار خارج کنند، که مزیتی مهم در تعمیر و نگهداری سیستم‌های لوله‌کشی محسوب می‌شود.

ساختار و عملکرد شیر پروانه ای لاگ

بدنه شیر پروانه ای لاگ دارای نقاط اتصال گیره مانندی است در دو طرف فلنج تعبیه شده‌اند. تعداد این گیره‌ها معمولاً بین ۴ تا ۲۰ عدد متغیر است که امکان نصب شیر را بین دو فلنج مستقل فراهم می‌کند. برخلاف شیرهای پروانه‌ای ویفری که برای نصب نیاز به پیچ و مهره در هر دو طرف دارند، همانطور که گفته شد این ویژگی این امکان را می دهد که حتی در صورت جدا شدن شیر پروانه ای لاگ یک سمت لوله، سمت دیگر همچنان متصل باقی بماند. شیرهای پروانه ای لاگ به دلیل این مزیت خود تعمیرات و نگهداری آسان تری در مقایسه با دیگر انواع شیر پروانه ای دارند.

شیر پروانه ای لاگ نیز مانند دیگر انواع شیر پروانه با بهره‌گیری از یک دیسک پروانه‌ای که در مرکز شیر قرار دارد، جریان سیال را تنظیم و کنترل می‌کند. با چرخش این دیسک، مسیر جریان سیال یا به‌طور کامل باز شده و با لوله خروجی هم‌راستا می‌شود، یا بسته شده و عبور سیال را مسدود می‌کند. عملکرد این شیر مشابه مدل ویفری است، اما تفاوت آن در قابلیت تحمل فشار و بارهای جانبی بیشتر است. به دلیل گیره‌های بیشتر و نقاط اتصال قوی‌تر، شیر لاگ قادر به تحمل فشارهای بالاتر نسبت به مدل ویفری است، اما در مقایسه با نوع فلنجی، فشار کمتری را تحمل می‌کند. شیر پروانه ای لاگ به دلیل ساختار ویژه خود به راحتی هم در وسط خطوط لوله وهم در انتهای خطوط لوله قابل نصب هستند، که انعطاف‌پذیری بیشتری در طراحی سیستم‌های لوله‌کشی ایجاد می‌کند.

مزایای شیر پروانه ای لاگ

شیر پروانه ای لاگ به دلیل طراحی خاص خود، مزایای بسیار زیادی نسبت به شیرهای معمولی دارد. این شیر به دلیل نوع اتصال خود بسیار مقاوم بوده و قادر به تحمل فشار و دمای بالا است، آب بندی آن قابل اطمینان است و در مقایسه با سایر انواع شیرها کمتر مستعد نشت می‌باشد. همچنین، این شیر در کاربردهای متنوعی قابل استفاده است و به دلیل اندازه کوچک خود، گزینه‌ای ایده‌آل برای فضاهای محدود محسوب می‌شود. همچنین شیر پروانه‌ای لاگ به دلیل وزن کم، نصب آسان و هزینه پایین، در صنایع مختلفی مانند تأسیسات آب و فاضلاب، نفت و گاز، صنایع شیمیایی و سیستم‌های تهویه مطبوع کاربرد گسترده‌ای دارد. این ویژگی‌ها شیر پروانه ای لاگ را به یکی از محبوب‌ترین و کارآمدترین انتخاب‌ها در سیستم‌های لوله‌کشی صنعتی تبدیل کرده است.

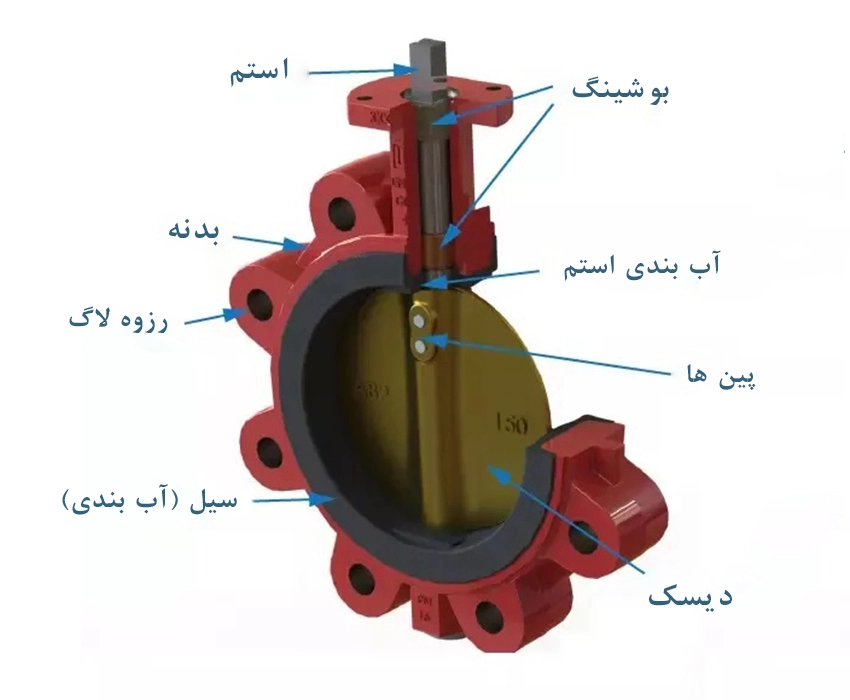

اجزای شیر پروانه ای لاگ

راهنمای خرید شیر پروانه ای لاگ

در هنگام خرید شیر پروانه‌ای لاگ توجه به چند نکته اساسی برای انتخاب بهترین گزینه ضروری است.

جنس بدنه و دیسک: ابتدا، باید جنس بدنه و دیسک شیر را بر اساس نوع سیال، دما و فشار کاری انتخاب کرد؛ به عنوان مثال، برای سیالات خورنده، شیرهای ساخته شده از استنلس استیل مناسب هستند، در حالی که برای سیستم‌های عمومی، چدن یا فولاد می‌تواند گزینه‌های بهتری باشد.

سیت و آب بندی شیر: نوع سیت و آب‌بندی شیر با توجه به نوع سیال و همچنین محیط کاری بسیار حائز اهمیت است؛ جنس سیت می‌تواند از موادی مانند EPDM، NBR یا PTFE باشد که باید با نوع سیال و شرایط دمایی تطابق داشته باشد تا از نشت جلوگیری کند.

محدوده دما و فشار کاری: از دیگر نکات مهم در خرید شیر پروانه ای لاگ بررسی محدوده فشار و دمای عملیاتی شیر است که باید با شرایط سیستم لوله‌کشی هم‌خوانی داشته باشد تا شیر بتواند به درستی عمل کند و دچار آسیب نشود.

استانداردهای اتصال: همچنین، توجه به استانداردهای فلنج و اتصالات لاگ برای اطمینان از تطابق شیر با خطوط لوله ضروری است.

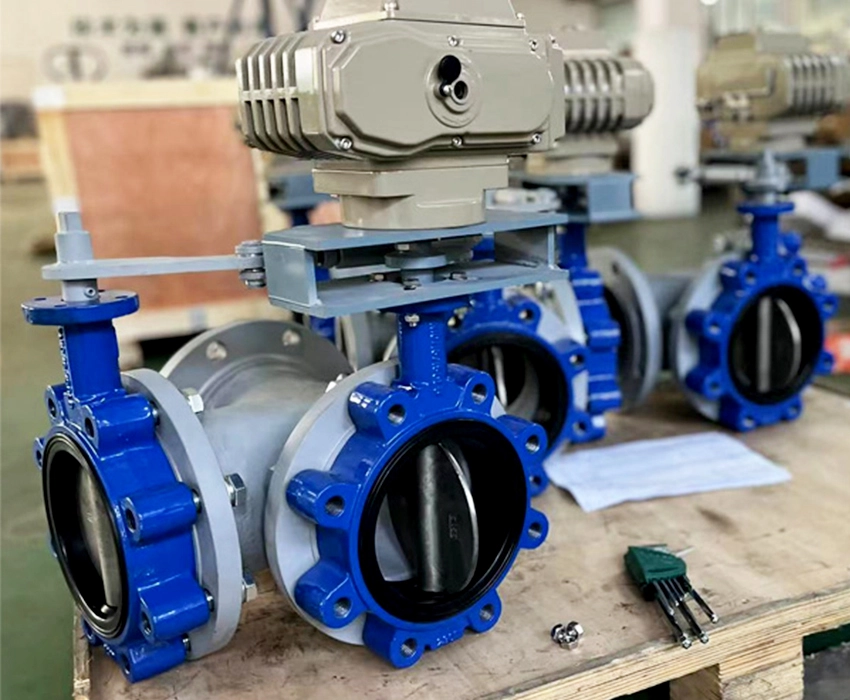

نوع عملگر: انتخاب نوع عملگر برای شیر، مانند دستی، گیربکسی، پنوماتیک یا برقی، بسته به نوع سیستم و نیازهای عملیاتی، باید به دقت انجام شود.

برند و کشور سازنده: در نهایت، انتخاب برند معتبر و تأمین‌کننده قابل اعتماد بسیار مهم است، زیرا کیفیت ساخت، خدمات پس از فروش و تضمین‌های ارائه‌شده در خرید شیر پروانه‌ای لاگ تأثیر زیادی در عملکرد و دوام آن در طول زمان دارند.

قیمت شیر پروانه ای لاگ

قیمت شیر پروانه‌ای لاگ به عوامل مختلفی بستگی دارد که هرکدام نقش مهمی در تعیین هزینه نهایی آن دارند. یکی از اصلی‌ترین عوامل، جنس بدنه و دیسک شیر است؛ شیرهایی که از مواد باکیفیت و مقاوم مانند استنلس استیل، برنز یا آلیاژهای خاص ساخته شده‌اند، به دلیل ویژگی‌های ضد خوردگی و مقاومت بالاتر در برابر شرایط سخت، قیمت بالاتری دارند. علاوه بر این دیگر ویژگی های ساختاری از جمله سایز شیر و محدوده فشار و دمای کاری شیر نیز هزینه ساخت آن را افزایش داده و بر قیمت نهائی شیر در بازار تاثیرگذار است.

نوع عملگر نیز در تعیین قیمت شیر پروانه‌ای لاگ نقش دارد؛ شیرهایی که مجهز به عملگرهای پیچیده‌تری مانند برقی، پنوماتیکی یا هیدرولیکی هستند عموما هزینه بیشتری دارند که عمدتا این هزینه در سیستم اتوماسیون صنعتی با کاهش نیروی کار جبران می شود. همچنین، نوع سیت و سیستم آب‌بندی شیر نیز از عوامل تأثیرگذار است؛ سیت‌های با کیفیت بالا و سیستم‌های آب‌بندی مقاوم در برابر نشت سیال، که معمولاً از مواد خاص مانند PTFE یا EPDM ساخته می‌شوند، باعث افزایش قیمت شیر می‌شوند. در نهایت، نام برند و کیفیت ساخت شیر، همراه با خدمات پس از فروش، گارانتی و تأمین قطعات یدکی، نقش مهمی در قیمت‌گذاری دارد. برندهای معتبر و با کیفیت معمولاً به دلیل اعتمادسازی و تضمین عملکرد طولانی‌مدت، قیمت بالاتری دارند.
