ریلیف ولو

ریلیف ولو (Relief Valve) چیست؟

ریلیف ولو (Relief Valve) نوعی شیر صنعتی ایمنی پیشرفته است که به‌طور خاص برای مدیریت و کنترل فشار بیش از حد در سیستم‌هایی که با مایعات کار می‌کنند، طراحی شده است. این شیر با بهره‌گیری از مکانیزمی خودکار عمل می‌کند و زمانی که فشار سیال از حد تعیین‌شده (Set Pressure) فراتر رود، بخشی از مایع را به‌صورت کنترل‌شده تخلیه می‌کند تا از آسیب به تجهیزات حساس مانند مخازن ذخیره، خطوط لوله یا پمپ‌ها جلوگیری شود. این شیرها به‌طور اختصاصی برای مایعات غیرقابل تراکم مانند آب صنعتی، روغن هیدرولیک یا مواد شیمیایی مایع بهینه شده‌اند و در حوزه‌های متنوعی از جمله پالایشگاه‌های نفت، واحدهای پتروشیمی، سیستم‌های خنک‌کننده صنعتی و تأسیسات هیدرولیکی به کار می‌روند. ساختار آن شامل یک پاپت یا دیسک است که با فشار تنظیم‌شده توسط فنر یا سیستم کنترلی هیدرولیکی عمل می‌کند. پس از تخلیه مایع اضافی، پاپت به‌طور خودکار به موقعیت اولیه بازمی‌گردد و شیر را می‌بندد. طراحی این شیرها به‌گونه‌ای است که قادر به عملکرد مطمئن در شرایط سخت صنعتی، از جمله دماهای بالا و فشارهای شدید، باشد. هدف اصلی این شیرها کاهش خطر انفجار، افزایش ایمنی عملیاتی و حفاظت از سرمایه‌های صنعتی است و به‌عنوان بخشی جدایی‌ناپذیر از سیستم‌های مدرن صنعتی شناخته می‌شوند.

مشخصات فنی ریلیف ولو

ریلیف ولو یا شیر اطمینان نوعی شیر ایمنی است که برای جلوگیری از افزایش غیرمجاز فشار در خطوط لوله، مخازن و تجهیزات فرایندی به کار می‌رود و دارای مشخصات فنی دقیقی است که باید متناسب با شرایط کاری انتخاب شود. بدنه این شیرها معمولاً از جنس چدن داکتیل، فولاد کربنی یا استنلس استیل ساخته می‌شود تا در برابر فشار و دمای بالا مقاومت کافی داشته باشند و بر اساس نوع سیال از آب‌بندی فلزی یا نرم (Soft Seat) استفاده می‌شود. سایز اتصال ریلیف ولوها از ½ اینچ تا ۱۲ اینچ متغیر بوده و به صورت رزوه‌ای، فلنجی یا جوشی و مطابق با استانداردهایی نظیر ASME، API و EN طراحی می‌شود. این شیرها دارای فنر یا دیافراگم قابل تنظیم هستند که در فشار از پیش تعیین شده باز می‌شوند و سیال اضافی را تخلیه می‌کنند؛ پس از بازگشت فشار به محدوده ایمن، شیر به صورت خودکار بسته می‌شود. محدوده فشار کاری ریلیف ولوها بسته به نوع طراحی می‌تواند از چند بار تا چندصد بار باشد و ظرفیت تخلیه آن‌ها بر اساس دبی خروجی تعیین می‌شود. همچنین دمای کاری مجاز آن‌ها معمولاً بین ۴۰- تا ۴۵۰+ درجه سانتی‌گراد قرار دارد. بسیاری از مدل‌ها دارای امکاناتی مانند اهرم تست دستی، محافظ حرارتی و قابلیت نصب عمودی یا افقی هستند که باعث می‌شود بتوان از آنها با اطمینان در سیستم‌های بخار، بویلرها، خطوط گاز، کمپرسورها و فرآیندهای صنعتی استفاده کرد.

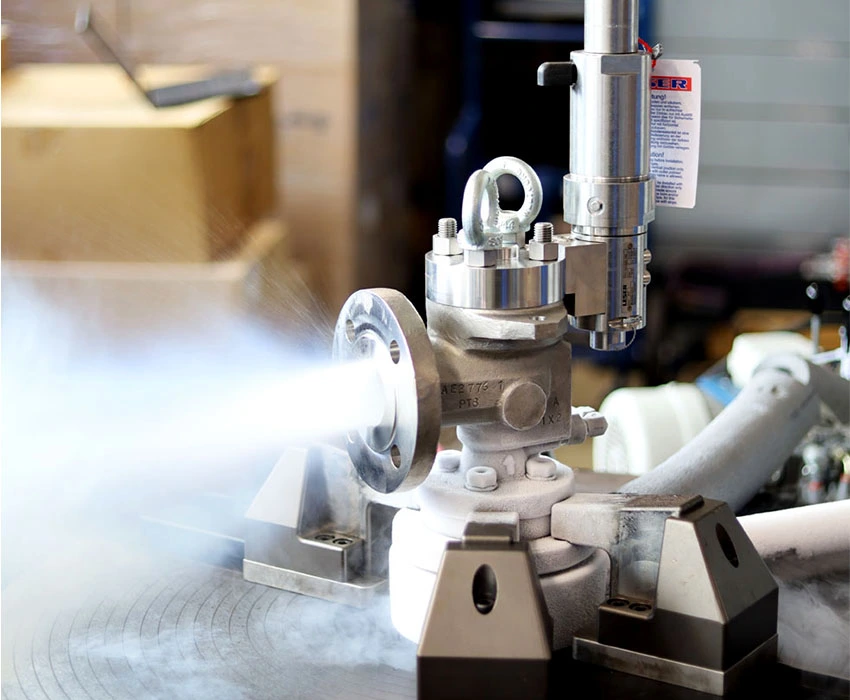

نحوه عملکرد ریلیف ولو

شیر رلیف با تلفیق مکانیزم‌های هیدرولیکی و مکانیکی، فشار را به‌طور پیوسته تحت نظارت دارد. این شیر به‌گونه‌ای طراحی شده است که هنگامی که فشار سیال از آستانه تنظیم‌شده (Set Pressure) فراتر رود، فنر یا سیستم پیلوت با اعمال نیروی لازم، پاپت را از نشیمنگاه خود جدا می‌کند. این حرکت، مسیر تخلیه را باز می‌کند و مایع اضافی را به‌صورت کنترل‌شده به محیط یا مخزن ثانویه هدایت می‌کند. این فرآیند به‌صورت تدریجی انجام می‌شود تا از ایجاد شوک هیدرولیکی، آسیب به سیستم یا نوسانات فشار جلوگیری شود. پس از بازگشت فشار به سطح ایمن، فنر یا سیستم کنترلی پاپت را به موقعیت اولیه بازمی‌گرداند و شیر را می‌بندد تا از نشت یا هدررفت اضافی مایع جلوگیری شود. این مکانیزم دوگانه و خودکار، شیر را برای سیستم‌هایی با نوسانات فشار مانند خطوط انتقال مایعات شیمیایی، پمپاژ مداوم در صنایع سنگین یا سیستم‌های هیدرولیک با بار متغیر، مناسب کرده است. عملکرد مستقل و بدون نیاز به مداخله انسانی، همراه با قابلیت تنظیم دقیق فشار، این شیر را به گزینه‌ای مطمئن برای کاربردهای طولانی‌مدت و ایمن در محیط‌های صنعتی تبدیل کرده است.

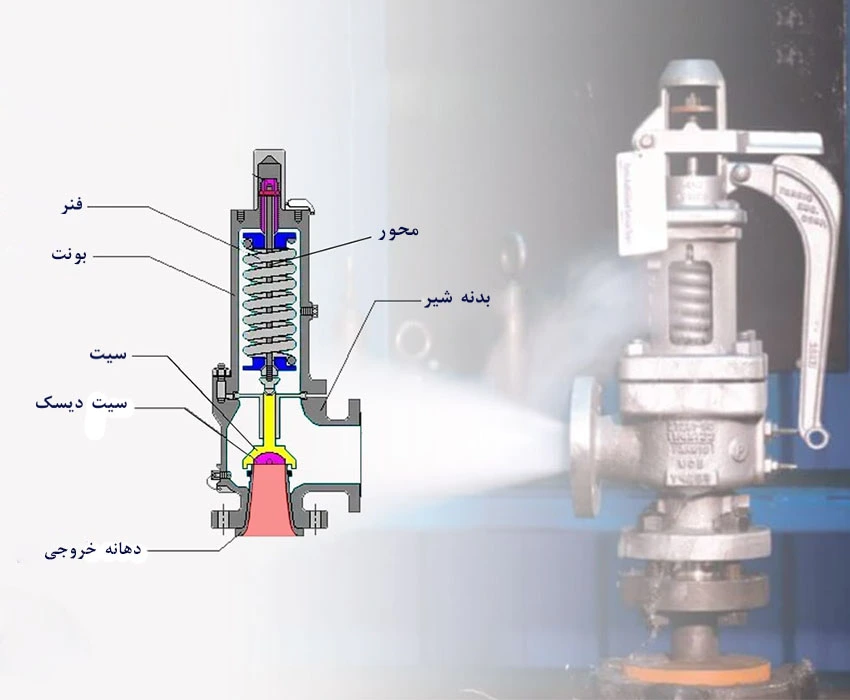

ساختار ریلیف ولو

ریلیف ولو یا شیر اطمینان دارای ساختاری ساده اما بسیار دقیق است که با ترکیب یک بدنه مقاوم، فنر قابل‌تنظیم و قطعه‌ای به نام پاپت (یا دیسک) کار می‌کند. این شیر به‌صورت مداوم فشار داخل سیستم را تحت نظر دارد و به محض این‌که فشار سیال از مقدار تعیین‌شده (set pressure) عبور کند، فنر یا سیستم پیلوت آن فشرده می‌شود و پاپت از روی نشیمنگاه جدا می‌شود. با جدا شدن پاپت، مسیر تخلیه باز شده و مقدار اضافی سیال به‌صورت کنترل‌شده و تدریجی به محیط بیرون یا یک مخزن دیگر هدایت می‌شود؛ این کار باعث می‌شود فشار دوباره به محدوده ایمن برگردد و از ایجاد شوک هیدرولیکی یا آسیب به لوله‌ها و پمپ‌ها جلوگیری شود. زمانی که فشار سیستم دوباره به حد مجاز بازگردد، فنر به حالت اولیه برمی‌گردد و پاپت به آرامی روی نشیمنگاه قرار می‌گیرد، در نتیجه مسیر تخلیه بسته شده و از خروج بی‌مورد سیال جلوگیری می‌شود. این عملکرد خودکار و مستقل، ریلیف ولو را به گزینه‌ای مطمئن برای سیستم‌هایی با نوسانات فشار مانند خطوط انتقال مایعات شیمیایی، سیستم‌های پمپاژ، خطوط بخار یا تجهیزات هیدرولیکی در محیط‌های صنعتی تبدیل کرده است.

کاربرد ریلیف ولو

ریلیف ولو به دلیل نقش حیاتی خود در محافظت از تجهیزات در برابر فشار بیش از حد، در اغلب صنایع فرایندی و خطوط تحت فشار استفاده می‌شود. این شیر نه‌تنها از بروز حوادث جدی و آسیب به تجهیزات جلوگیری می‌کند، بلکه باعث می‌شود سیستم در محدوده کاری ایمن و پایدار باقی بماند. مهم‌ترین کاربردهای ریلیف ولو شامل موارد زیر است:

• صنایع نفت، گاز و پتروشیمی

• نیروگاه‌ها و سیستم‌های بخار

• صنایع شیمیایی و دارویی

• صنایع آب و فاضلاب

• سیستم‌های هیدرولیکی و ماشین‌آلات صنعتی

ریلیف ولو با سیفتی ولو چه تفاوتی دارد؟

شیر رلیف (Relief Valve) و شیر ایمنی (Safety Valve) دو تجهیز محافظتی هستند که بسیاری از افراد آن‌ها را با هم اشتباه می‌گیرند، در حالی که کاربرد و نحوه عملکردشان کاملاً با یکدیگر تفاوت دارد. ریلیف ولو مخصوص مایعات است و زمانی استفاده می‌شود که فشار سیستم به تدریج افزایش پیدا کند؛ این شیر به صورت کنترل‌شده و مرحله‌ای باز می‌شود تا مقدار اضافی مایع را تخلیه کرده و فشار را به محدوده ایمن برگرداند. به همین دلیل در خطوط انتقال مواد شیمیایی، سیستم‌های پمپاژ، مخازن ذخیره و مدارهای هیدرولیک مورد استفاده قرار می‌گیرد.
در مقابل، شیر ایمنی برای گاز یا بخار و شرایطی طراحی شده که فشار ممکن است به‌صورت ناگهانی و خطرناک بالا برود؛ در این حالت، شیر ایمنی خیلی سریع (تقریباً انفجاری) باز می‌شود تا از انفجار بویلرها، لوله‌های بخار یا توربین‌ها جلوگیری کند. به‌طور ساده می‌توان گفت ریلیف ولو فشار را مرحله‌به‌مرحله کنترل و تخلیه می‌کند، در حالی که شیر ایمنی فقط در شرایط بحرانی وارد عمل می‌شود و فشار را با یک واکنش فوری کاهش می‌دهد.

راهنمای خرید ریلیف ولو

برای خرید شیر رلیف، ابتدا نیازهای خاص سیستم باید با دقت ارزیابی شوند. فشار موردنیاز و دبی تخلیه باید با توجه به ظرفیت خطوط انتقال، مخازن یا سیستم‌های پمپاژ مشخص شود. جنس بدنه و مقاومت آن در برابر خوردگی، به‌ویژه برای مایعات اسیدی، قلیایی یا دماهای بالا، باید بررسی شود. مدل مجهز به سیستم پیلوت برای سیستم‌های پیچیده و با نیاز به تنظیم دقیق فشار مناسب است، در حالی که مدل فنری برای کاربردهای ساده و اقتصادی توصیه می‌شود. دمای کاری و فشار طراحی باید با شرایط محیطی، نوع مایع (مانند آب خالص، روغن یا مواد شیمیایی) و دمای عملیاتی تطبیق داده شوند. اطمینان حاصل شود که شیر با اتصالات موجود (رزوه‌ای، فلنجی یا جوشی) و اندازه‌های استاندارد سیستم سازگار باشد. نصب توسط تکنسین متخصص، همراه با استفاده از تجهیزات جانبی مانند مانومتر برای پایش فشار، شیر تخلیه اضطراری برای شرایط بحرانی و سیستم‌های پایش دما، عمر مفید و کارایی را به‌طور قابل‌توجهی بهبود می‌بخشد. همچنین، بررسی گارانتی، خدمات پس از فروش تأمین‌کننده و دسترسی به قطعات یدکی ضروری است تا از پشتیبانی بلندمدت و تعمیرات آسان اطمینان حاصل شود. انتخاب مدل مناسب با توجه به بودجه و نیازهای عملیاتی، از عوامل کلیدی در تصمیم‌گیری به شمار می‌رود.

قیمت ریلیف ولو

قیمت ریلیف ولو به مجموعه‌ای از عوامل فنی وابسته است که هر کدام به‌طور مستقیم در هزینه نهایی آن تأثیر می‌گذارند. اولین عامل، جنس بدنه و سیلینگ است؛ به‌طور معمول مدل‌هایی که از استنلس استیل یا فولاد آلیاژی ساخته می‌شوند به دلیل مقاومت بیشتر در برابر خوردگی و دمای بالا، گران‌تر از مدل‌های چدنی یا فولاد کربنی هستند. در مرحله بعد، سایز و ظرفیت تخلیه شیر اهمیت پیدا می‌کند، زیرا هرچه قطر و دبی تخلیه بیشتر باشد، شیر بزرگ‌تر و پیچیده‌تر شده و به‌همان نسبت قیمت آن نیز افزایش می‌یابد. فشار و دمای طراحی (Rating) از دیگر عوامل تعیین‌کننده هستند؛ ریلیف ولوهایی که برای فشارهای بالا یا محیط‌های با دمای خاص طراحی شده‌اند به دلیل استفاده از مواد مقاوم‌تر و انجام تست‌های دقیق‌تر هزینه بیشتری دارند. همچنین نوع عملکرد شیر (فنردار یا پیلوت‌دار) تفاوت قیمتی ایجاد می‌کند و معمولاً مدل‌های پیلوت‌دار به دلیل دقت بالاتر و طراحی پیچیده‌تر، قیمت بالاتری دارند. علاوه‌بر این، نوع اتصال (رزوه‌ای، فلنجی یا جوشی)، رعایت استانداردهای بین‌المللی مثل API، ASME یا EN و حتی برند و کشور سازنده نیز در قیمت نهایی مؤثر هستند. در نهایت، عواملی مانند هزینه حمل و شرایط بازار موجب تفاوت در قیمت بین مدل‌های مختلف می‌شوند، بنابراین برای انتخاب دقیق و اقتصادی، باید همه این موارد به صورت همزمان در نظر گرفته شود.
