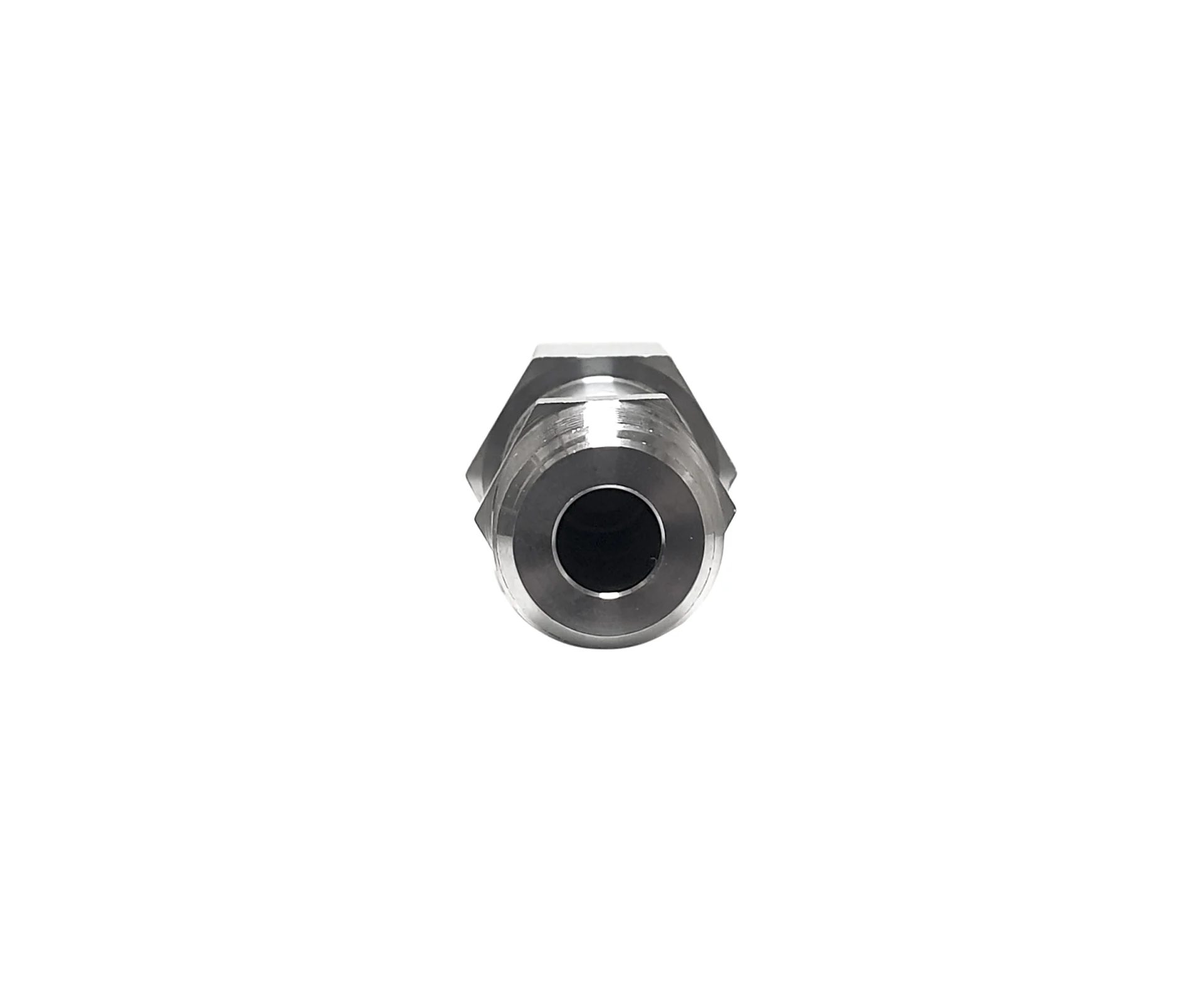

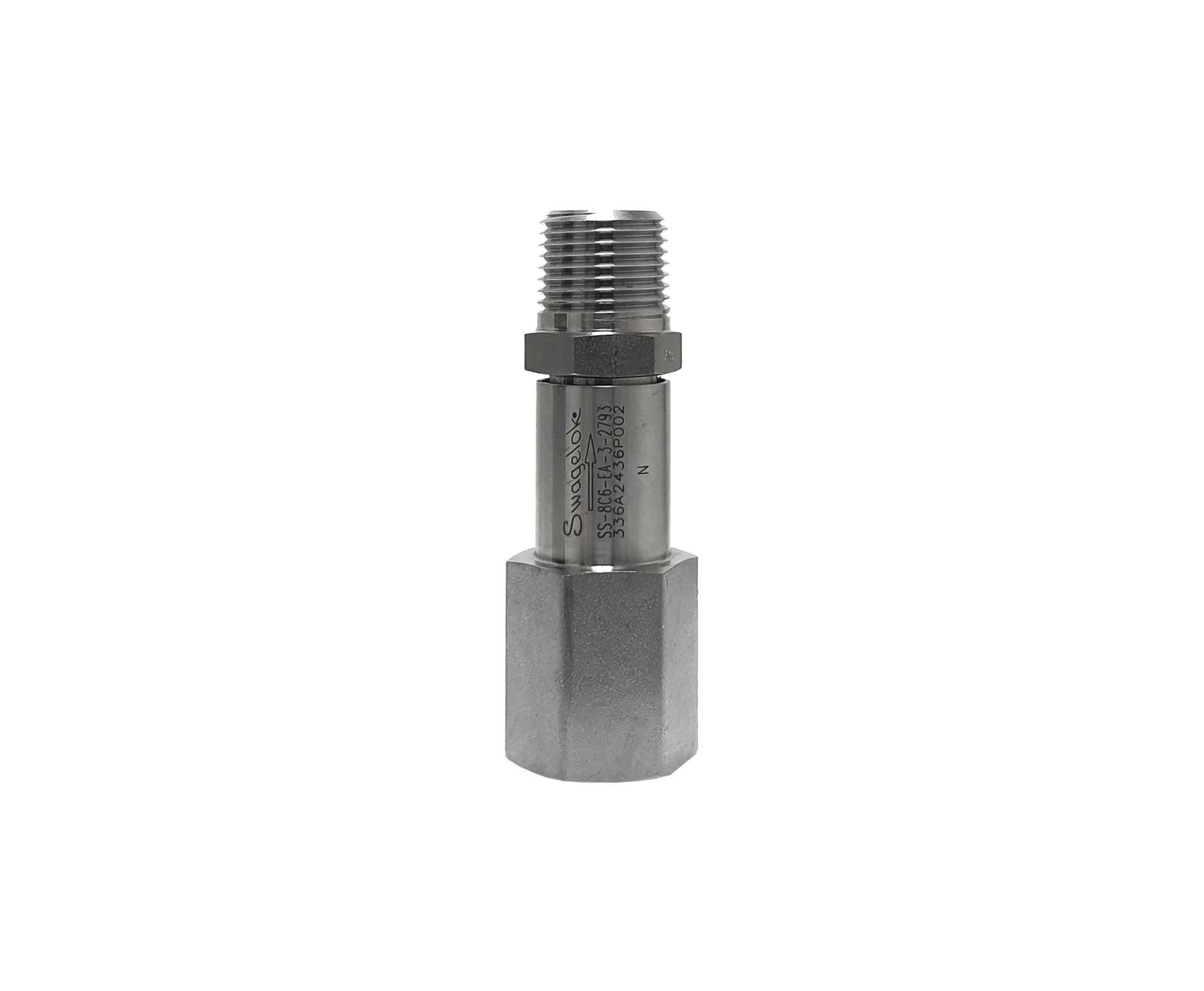

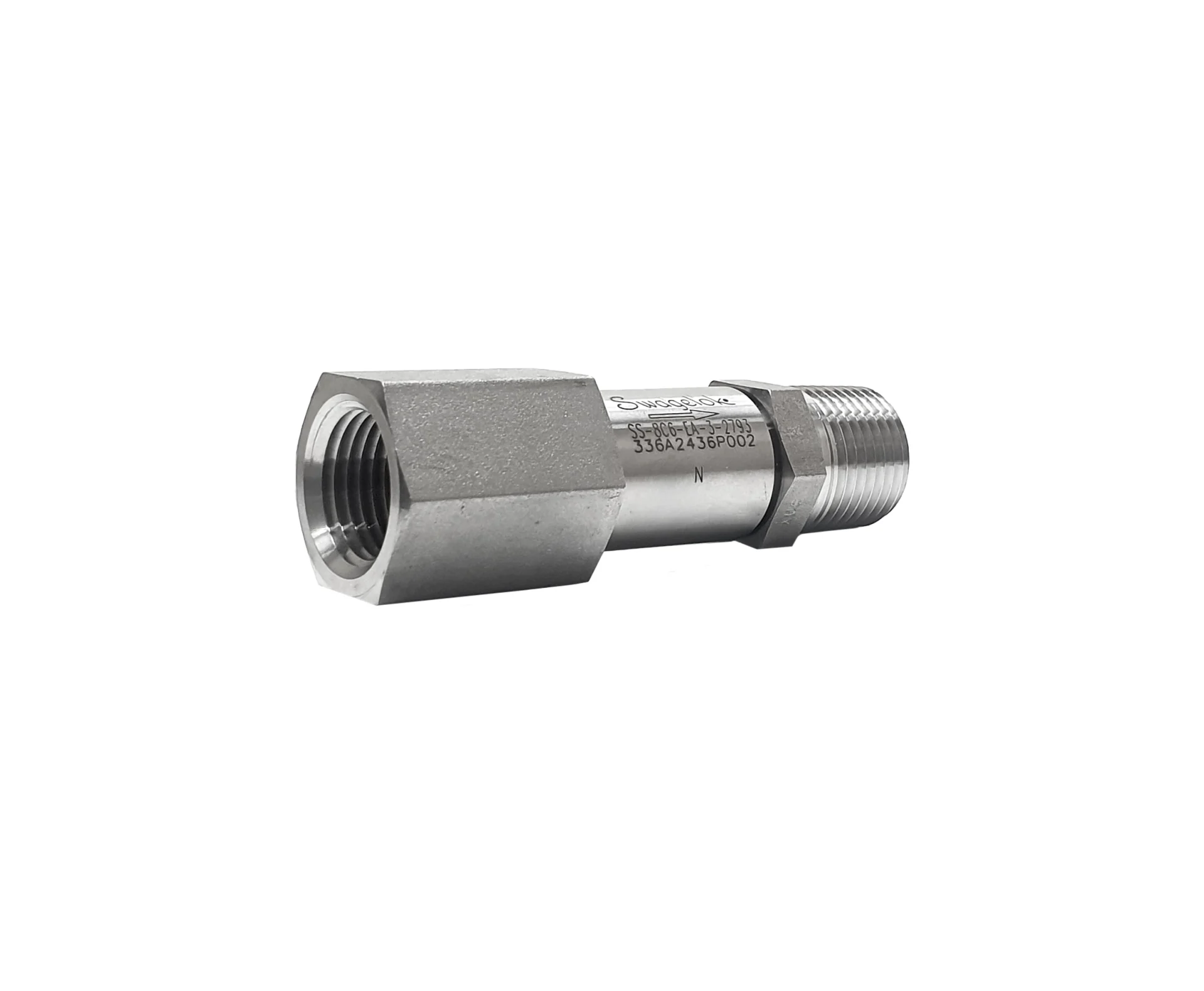

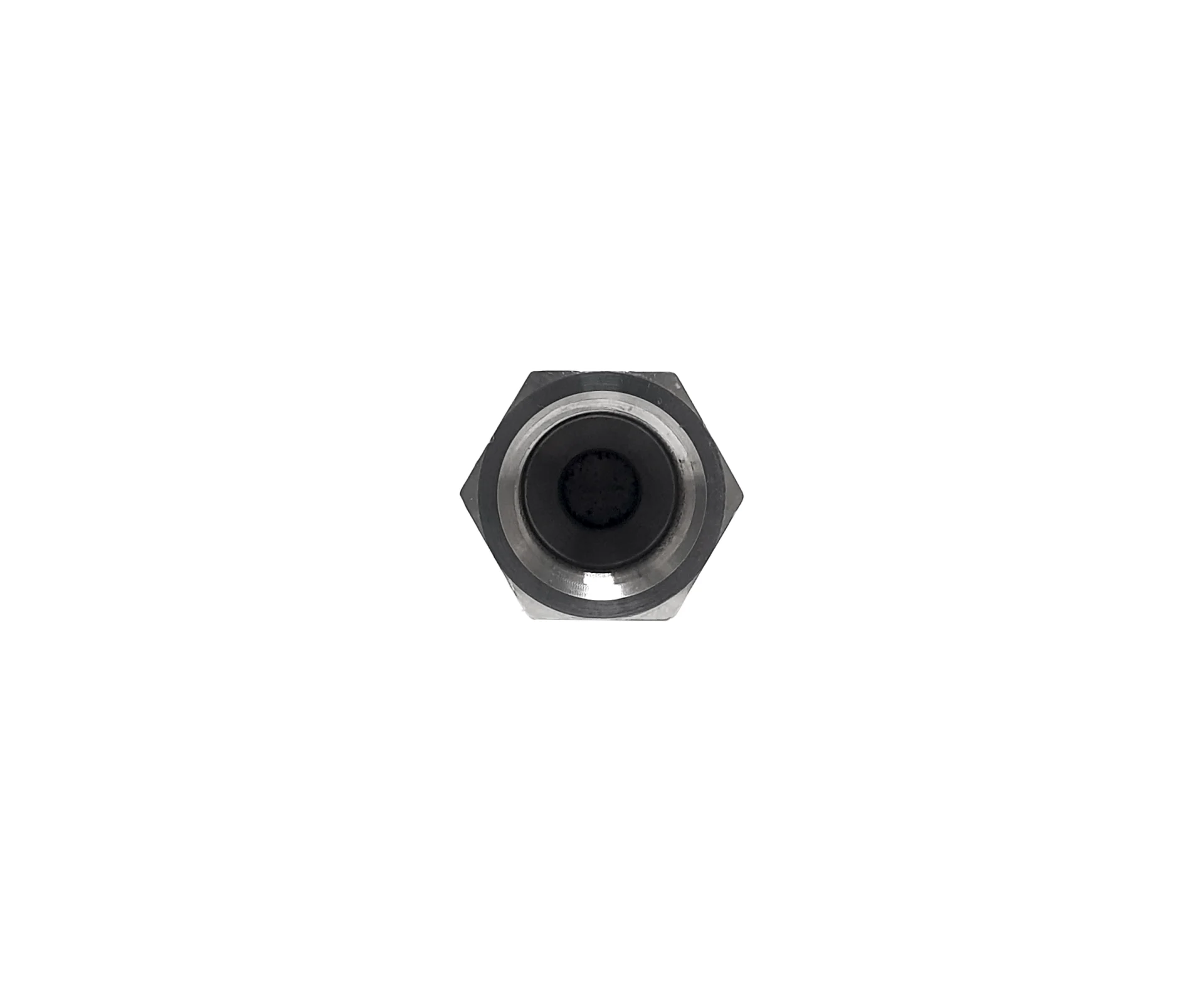

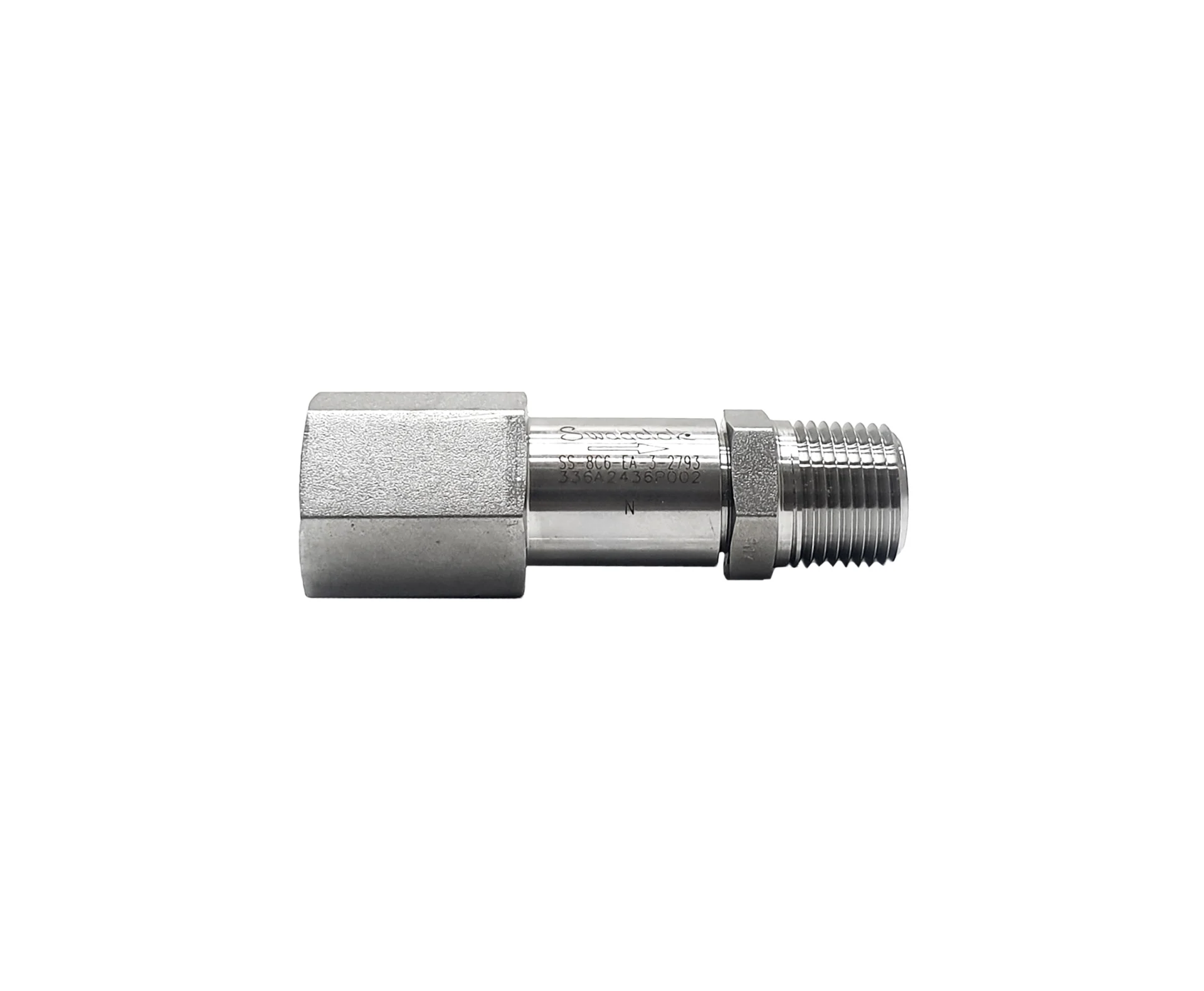

چک ولو 1/2 اینچ روپیچ توپیچ سوییچ لاک Swagelok مدل SS-8C6-EA-3-2793
چک ولو 1/2 اینچ روپیچ توپیچ سوییچ لاک Swagelok مدل SS-8C6-EA-3-2793 یک Check Valve فنردار (Spring Loaded) از جنس استنلس استیل است که برای جلوگیری از برگشت جریان سیال در خطوط فرایندی و سیستمهای صنعتی مورد استفاده قرار میگیرد. این قطعه با ساختار یکطرفه خود اجازه عبور سیال را تنها در جهت تعیینشده فراهم کرده و در صورت ایجاد جریان معکوس، مسیر را میبندد. مکانیزم داخلی این شیر از نوع Spring Loaded Poppet است. در حالت عادی، فنر دیسک یا Poppet را روی نشیمنگاه نگه میدارد و زمانی که فشار ورودی به مقدار لازم برسد، شیر باز شده و جریان عبور می کند. با کاهش فشار یا ایجاد اختلاف فشار در جهت مخالف، فنر باعث بستهشدن شیر شده و از برگشت جریان جلوگیری میکند.
| ویژگیها | مشخصات محصول |
|---|---|
| برند | Swagelok |
| نوع شیر | Check Valve / شیر یکطرفه |
| مدل | SS-8C6-EA-3-2793 |
| کد مدل مرتبط | SS-8C6-3-2793 |

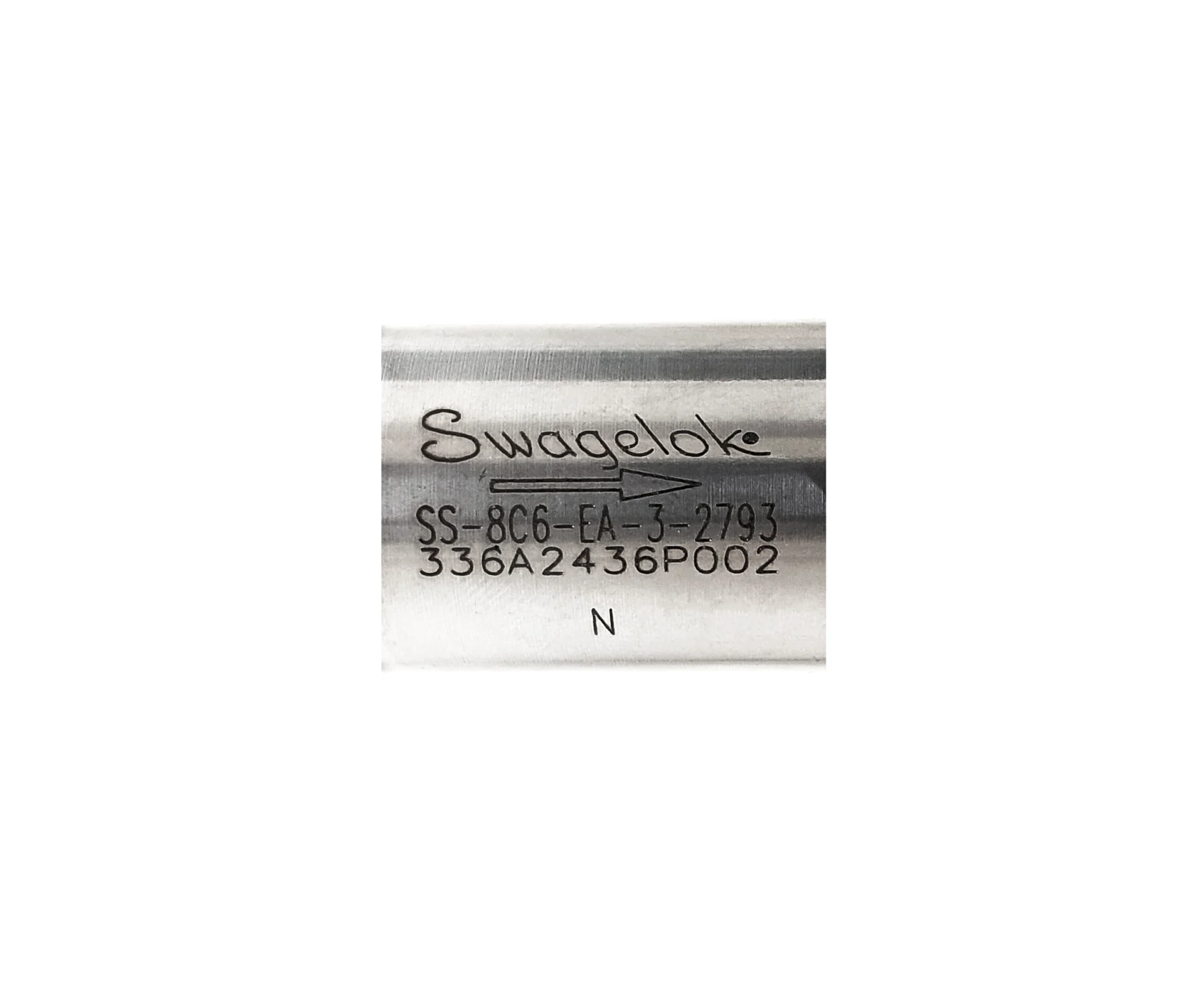

| شماره قطعه GE | 336A2436P002 |
| سایز اسمی | 1/2 اینچ |
| مکانیزم | Spring Loaded Poppet |
| فشار کرکینگ | 3 PSI |
| محدوده قابل تنظیم Cracking Pressure | 1/3 تا 25 PSI |
| جنس بدنه | 316L Stainless Steel |
| جنس Trim | 316 Stainless Steel Poppet |
| جنس O-Ring | FKM |
| فشار طراحی | 3000 PSIG |
| محدوده دمایی گزارششده | 23 تا 190 درجه سانتیگراد |
| نوع جریان | یکطرفه |
| کاربرد | سیستمهای صنعتی، خطوط فرایندی و Purge |
مشخصات فنی
مشخصات فنی چک ولو 1/2 اینچ روپیچ توپیچ سوییچ لاک مدل SS-8C6-EA-3-2793
- جنس بدنه: استنلس استیل 316L
- جنس سیل مکانیکی / آببندی: FKM (Fluorocarbon / Viton) O-Ring
- نوع اتصال: رزوه ای 1/2FNPT + 12MNPT
- سایز اتصال: 1/2 اینچ
- فشار کراکینگ: 3 PSI ≈ 0.21 bar
- حداکثر فشار: 3000 PSIG ≈ 206 / bar
- حداکثر دما: 190°C
یکی از ویژگیهای قابل توجه این مدل، قابلیت تنظیم فشار کرکینگ (Cracking Pressure) است. برای این خانواده، محدوده قابل تنظیم فشار کرکینگ 1/3 تا 25 PSI گزارش شده و نسخه مشخصشده با عدد 3 دارای فشار کرکینگ 3 PSI است. بدنه این شیر از استنلس استیل 316L ساخته شده و قسمت داخلی یا Trim نیز از 316 Stainless Steel Poppet تشکیل شده است. استفاده از متریال استنلس استیل، این شیر را برای استفاده در بسیاری از سیستمهای صنعتی و فرایندی که مقاومت در برابر خوردگی اهمیت دارد، مناسب میکند. آببندی این مدل با O-Ring از جنس FKM انجام میشود. مشخصات منتشرشده همچنین فشار طراحی 3000 PSIG و محدوده دمایی 23 تا 190 درجه سانتیگراد را برای این مدل ذکر میکنند.
انواع مختلف شیرآلات صنعتی شامل انواع شیر یکطرفه با برندها و اندازههای متنوع در فروشگاه صنعتی ناین موجود است. جهت دریافت مشاوره و خرید، میتوانید با ما تماس بگیرید. همچنین، امکان ثبت سفارش آنلاین بهصورت سریع و راحت برای شما فراهم است.
جهت اطلاع از قیمت همکار و تخفیفات ویژه با ما تماس گیرید.
توضیحات تکمیلی
| نوع محصول |
شیر یک طرفه |
|---|---|
| کد کالا |
SS-8C6-EA-3-2793 |
| جنس بدنه |
استینلس استیل |
| نوع اتصال |
رزوه ای |
| سایز |
1/2 اینچ |
| حداکثر دما |
190 درجه سانتیگراد |
| حداکثر فشار |
3000 بار |
| برند |
سوئیچ لاک |
