ست کنترل در واقع همان کلید اتومات دیجیتال است که جهت قطع و وصل پمپ به صورت خودکار به کار برده می‌شود و عملکرد آن به شکل دیجیتال است. به همراه پمپ اجزایی مانند مانومتر، پنج راهی (شیر 5 راهه) و پرشر سوئیچ (کلید اتومات) و مورد نیاز است؛ اما با نصب یک ست کنترل به راحتی می‌توان از هزینه اضافی اجزا ذکر شده جلوگیری کرد، هم چنین عملکرد بهتری نیز خواهید داشت. یکی از دقیق‌ترین ست کنترل‌های موجود در بازار ست کنترل های برند پنتاکس و لوارا می‌باشد که فشار استارت را نیز در آنها می‌تواند تنظیم کند.
زمانی که آب ورودی به پمپ فشار داشته باشد (مانند سیستم آب شهری که فشار بیشتری بین 1.5 تا 2.5 بار دارد) از ست کنترل استفاده می شود. اما زمانی که آب ورودی به پمپ، فشار نداشته باشد همانند آب در تانک و یا استخر که هیچ فشاری ندارد (حتی اگر در ارتفاع بالاتری نسبت به پمپ نصب شوند) نمی توان از ست کنترل استفاده کرد.
بهتر است پیش از چگونگی تنظیم ست کنترل ابتدا به نحوه عملکرد آن پرداخت تا درک بهتری نسبت به ست کنترل و یا کلید اتومات دیجیتال داشته باشیم.

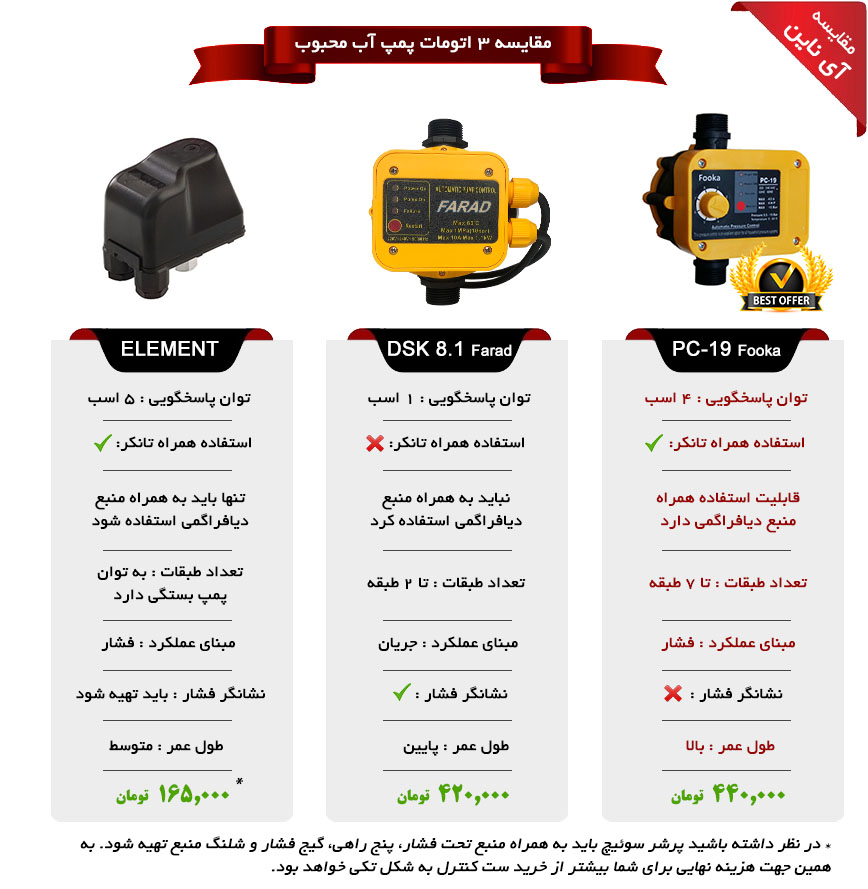

برخی از پرفروش ترین محصولات ست کنترل پمپ:
عملکرد ست کنترل
تمامی انواع ست کنترل دارای فلو سوئیچ می‌باشند و حداقل فشار کاری آن ها 0.5 بار است.
همانطور که گفته شد فشار آب شهری معمولا بین 1.5 تا 2.5 بار است که به عبارتی طبق راهنمای انتخاب پمپ آب خانگی معادل با 15 تا 25 متر می‌باشد. در واقع زمانی که می‌گوییم فشار آب ورودی 1.5 بار است یعنی تا ارتفاع 15 متری جوابگو است. بدین معنی اگر شما شیر آب را خیلی کم باز کنید بدون نیاز به روشن کردن پمپ با دبی کم (و یا حتی خیلی کم) آب در دسترس شما قرار می‌گیرد. اما هنگامی شیر آب را تا آخر باز می‌کنید ست کنترل پمپ را روشن کرده تا با فشار و دبی بیشتر آب در دسترس شما قرار گیرد.
مزیتی که ست کنترل لوارا و پنتاکس نسبت به سایر ست کنترل ها دارد:
- فشار آب ورودی به پمپ باید حداقل 0.5 بار باشد.
- قابلیت تنظیم فشار استارت پمپ
یعنی در واقع می‌توانید این ست کنترل ها را طوری تنظیم کنید که اگر فشار ست کنترل به کمتر از 1،1.5 تا 2 رسید پمپ استارت بخورد و روشن شود. در نتیجه در مواقعی که فشار آب ورودی خیلی زیاد است و یا مصرف خیلی کم است، پمپ روشن نمی‌شود و از استهلاک پمپ بر اثر روشن و خاموش شدن متعدد جلوگیری می‌کند.
تمامی کلید اتومات های دیجیتال 8 تا 10 ثانیه بعد از شستن شیر آب، پمپ را خاموش می‌کند. اما در بعضی مدل ها این مدت زمان را می‌توان تنظیم کرد که تا 0.5 تا 10 ثانیه بعد از بستن آب، پمپ را خاموش کند همانند برخی از مدل‌های داب که از کیفیت خوبی برخوردار است.
نحوه تنظیم ست کنترل
جهت "تنظیم اتومات دیجیتال پمپ آب خانگی" ابتدا شیر آب خانه را تا انتها باز کنید تا ست کنترل به پمپ دستور کار کردن بدهد. سپس شیر خروجی پمپ را ببندید و منتظر شوید که پمپ خاموش شود. این بار شیر آب را کمی باز کنید. اگر پمپ شروع به کار کرد پیچ تنظیمی ست کنترل را به سمت چپ یا منفی بچرخانید. در مرحله بعد شیر آب را تا نیمه باز کنید اگر پمپ شروع به کار کرد دیگر نیازی به تنظیم ست کنترل نیست.
اگر روشن نشد، شیر تنظیمی را به سمت راست و یا مثبت بچرخانید.
به عنوان مثال اگر فشار ورودی آب 1.5 بار است و شما در ارتفاع 10 متری هستید. زمانی‌که پمپ آب خاموش است، گبج فشار، فشار ورودی آب 1.5 بار را نشان می‌دهد و در صورت باز کردن شیر آب، گیج فشار به اندازه ارتفاع شما یعنی 1 بار می شود. در نتیجه بهتر است که ست کنترل را روی 1.2 تا 1.5 بار تنظیم کنید تا در ارتفاع 10 متری پمپ شروع به کار کند.
مطالعه بیشتر: این مقاله را بخوانید و خودتان به راحتی انتخاب کنید که کدام پمپ آب مناسب نیاز شماست.
مطالعه بیشتر: خرید اینترنتی کلید اتومات پمپ آب یا ست کنترل
نحوه نصب کلید اتوماتیک یا ست کنترل /نحوه نصب اتوماتیک پمپ آب
کلید اتوماتیک یا ست کنترل دارای یک کلید حساس است که اگر آب با فشار 0/5 بار از آن رد شود کلید عمل می کند و با فرستادن برق به پمپ، آن را روشن می کند - حال اگر فشاری پشت پمپ نباشد و آب داخل آن جریان پیدا نکن، کلید اتومات عمل نکرده و پمپ هم روشن نخواهد شد.
این مقاله را بخوانید و خودتان به راحتی انتخاب کنید که کدام پمپ آب مناسب نیاز شماست.
بنابراین ابتدا بایستی با نصب گیج فشار روی لوله آب شهری مقدار فشار آب را اندازه گیری نمایید. زمانی که فشار آب ورودی 1/5 بار باشد کلید اتومات دیجیتال تا 10 را تأمین می نماید.

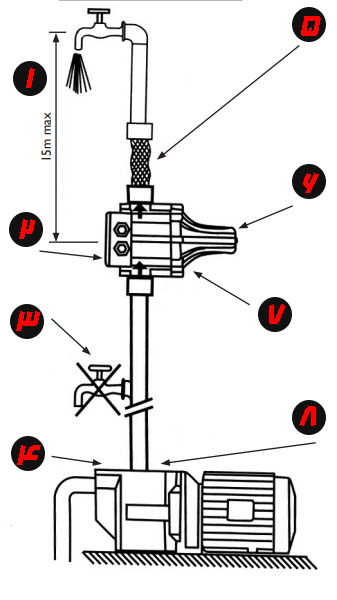

دستور العمل هایی جهت نصب صحیح ست کنترل
- اگر ستون آب بین پمپ و بالاترین شیر بیشتر از 15 متر باشد، ست کنترل به صورت مستقیم بر روی پمپ نمی‌تواند نصب شود. اما تا زمانی که سطح ستون آب و بالاترین شیر بیش از 15 متر نباشد. برای مثال اگر ستون آب از پمپ 20 متر، ست کنترل باید 5 متر بالاتر از پمپ قرار داده شود.
- ست کتترل مجهز به یک شیر یکطرفه جهت جلوگیری از افت فشار خط لوله می‌باشد.
- هیچ شیری نباید بین پمپ و ست کنترل نصب شود.
- فشار پمپ: ست کنترل از قبل توسط تولید کننده در فشار استارت و یا فشار راه اندزی مثلا در فشار 1.5 بار تنظیم شده است. فشار تولید شده توسط پمپ باید به صورت طبیعی 0.8 بار بالاتر از فشار از پیش تعیین شده باشد. این مورد را قبل از راه اندازی مکش چک کنید و اطمینان حاصل کنید پمپ پر شده است.
- باید توصیه شود که خروجی واحد را به سیستم با استفاده از یک شلنگ انعطاف پذیر وصل کنید.
- شیر ایمنی زمانی که دیافراگم بسته می‌شود از انتشار آب جلوگیری می‌کند.
- نصب ست کنترل با توجه به فلش ها در موقعیت رو به بالا (upwards) الزامی است.
- ست کنترل را می توان به صورت مستقیم با بین پمپ و اولین شیر نصب کنید.

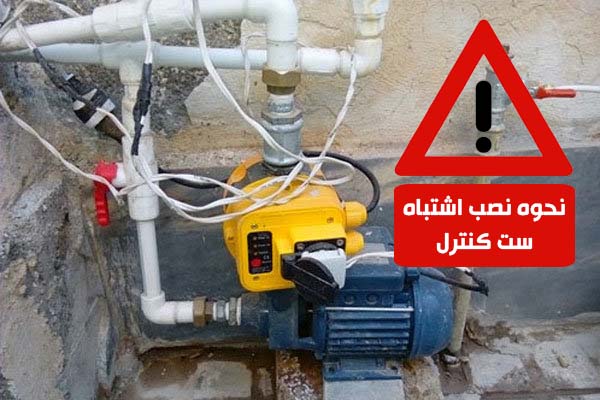

نکات مهم برای نصب ست کنترل یا کلید دیجیتال پمپ آب
- ارتفاع ست کنترل از پمپ آب بایستی 30 سانتی متر و در جهت عمودی باشد.
- نصب ست کنترل ها از نوع PC15 بایستی حتما به صورت افقی باشد. (البته این موضوع انحصارا برای مدل PC15 نیست. حتماً پس از خرید به جهت نصب و فلش روی ست کنترل دقت کنید. )
- به هیچ وجه بعد از ست کنترل نبایستی از شیر یک طرفه استفاده نمود. (ست کنترل خود دارای شیر یکطرفه است)
- قبل از نصب ست کنترل از عدم نشتی لوله ها اطمینان حاصل فرمایید.
- به هیچ عنوان از محافظ برق برای ست کنترل استفاده نکنید. چون در صورت نوسان برق و قطع شدن لحظه ای برق تنظیم ست کنترل تغییر خواهد کرد و بایستی مجدداً تنظیم گردد.
- ست کنترل خود را مناسب با ساختمان و بلوک آپارتمانی انتخاب نمایید. انتخاب نامناسب ست کنترل سبب سوختگی مکرر آن می‌شود.
- تا حد امکان ست کنترل را در جایی نصب کنید که احتمال خیس شدن آن توسط بارش باران نباشد.
- لازم به ذکر است که پیچ پشت برخی از ست کنترل ها به منظور تنظیم ست کنترل نمی‌باشد و فقط به عنوان سوپاپ اطمینان عمل می‌نماید.
سوالات متداول
در خصوص ست کنترل سوالات گسترده ای توسط مشتریان پرسیده می‌شود. در این جا گلچینی از این سوال ها را عنوان کرده ایم. لطفا اگر شما هم در این خصوص مشکل و یا سوالی دارید به ما زنگ زده و یا در قسمت نظرات، سوالات خود را درج نمایید.
آیا قطعات ست کنترل قابل تعویض یا تعمیر می‌باشد؟
اکثر علت خرابی ست کنترل در قطعه برد آن می‌باشد که هم قابل تعویض و هم قابل تعمیر می باشد، در رابطه با قطعات دیگر نیز این امکان وجود دارد. لذا اگر ست کنترل شما به خوبی کار نمی‌کند و یا نیاز به تعمیر و یا تعویض دارد، با ما تماس بگیرید تا کارشناسان ما شما را راهنمایی فرمایند و یا در صورت لزوم قطعات دستگاه شما را تامین نمایند.
آیا همه ی ست کنترل ها پیچ تنظیم جهت فشار کاری دارند یا خیر؟
در برخی از برند های ست کنترل مانند برند ایمر، پنتاکس، فارمو، فلو و ... در انتهایشان پیچی تعبیه شده است که قابل تنظیمی می‌باشد. جهت کسب اطلاعات بیشتر در این خصوص با ما در تماس باشید.
جهت کسب اطلاعات بیشتر می‌توانید با ما تماس گرفته و از مشاوره فنی رایگان کارشناسان ما بهره‌مند گردید. هم چنین در صورت تمایل به خرید می توانید به صورت اینترنتی سفارش خود را ثبت نمایید.
متشکریم و سپاسگزاریم که همراه گروه آی ناین هستید،
خوشحال و ممنون میشویم نظر خود را راجع به تنظیم ست کنترل پمپ آب خانگی ، در قسمت نظرات برایمان ارسال کنید.
لینک های مرتبط:
سلام خسته نباشید من ارزمانیکه شیر یکطرفه به مسیر بای پس اضافه کردم شیر آب رو که باز میکنیم آب شهری میاد بعدا پمپ میاد سرویس .پمپ دراین شرایط که همیشه مسیر بای پس بازه تکلیفش به چه شکلیه ممنون میشم توضیح ی در این رابطه بفرمایید .ست کنترل نیازی به تنظیم مجدد داره؟ست کنترلم استیم pc22 هستش پمپ ۱.۵اسبه وطبقه ۶ هستم ومخزن ۲۰۰لیتری در ورودی پمپ هست
سلام وقت بخیر
اگر برای سیستم پمپ مسیر بای پس گذاشته اید برای کارکرد اتوماتیک باید بسته باشد تا سیستم پمپ بتواند درست عمل کند.
با سلام
ساختمان ما 6 طبقه هستش
من در طبقه 6 ساکن هستم و پمپ آبی که در همکف گذاشتم یک اسب دیزل ساز (طرح پنتاکس) DB100/01
و ست کنترل استریم نارنجی پی سی ان 2200 M روش نصبه
و برای طبقه 6 تنظیم شده
واحد اول میگه که موقع روشن شدن پمپ صداش ما را اذیت میکنه
موقع روشن شدن پمپ در کانال داکت صدا ایجاد می کنه
البته لوله های ساختمان را پیمانکار ساختمان دورهم کلاف کردن و جدا نیست بصورت تکی کشیده نشده و جنس لوله ها از لوله های چند لایه می باشه
به نظر شما ایراد از پمپ بنده هست یا چی ممنون راهنمایی کنید
با سلام
معمولاً پمپ ها دارای صدای زیاد هستند و اذیت شدن ساکنین طبقه اول رایج است. به این منظور می توانید از یک باکس یونولیتی برای قرار گیری پمپ درون آن و کاهش صدا استفاده کنید و البته باید حواستان به تهویه باکس باشد تا پمپ بیش از حد داغ نشود.
سلام وقت بخیر ..ممنونم از راهنمایی کامل و عالیتون…فقط میشه دلیل اینکه بین پمپ و ست کنترل باید ۳۰ سانتی متر فاصله باشه چیه؟ خیلی برام سواله چون اینو خیلی جاها شنیدم ولی هیچ وقت دلیلشو نفهمیدم
با سلام . به دلیل اینکه تمام سیستم های اندازه گیری مانند ست کنترل ، کنتور ، فلومتر و غیره برای سنس دقیق باید سیال رو در شرایط پایدار حس کنند. بنابراین بعداز پمپاژ سیال در محفظه پمپ که دچار آشوب هست یک فاصله حدودا 30 سانتیمتری نیاز هست که سیال از نظر رفتار هیدرولیکی به شرایط پایدار برسد.
با عرض سلام‌و خسته نباشید. یه ست کنترل هاچاسو برای پمپ آب خریدیم که پیچ تنظیم نداره. وقتی اتصالات رو وصل کردیم و به برق زدیم ست کنترل یکسره کار میکنه و فشارش روی ۴ بار ثابت میمونه. چجوری تنظیمش کنیم‌که اتومات بکنه. متشکرم.
با سلام . در منتهی علیه قسمت مخروطی ست کنترل یک پیچ هست که با چرخش آن می توانید ست کنترل را تنظیم بفرمایید
سلام
یک ست کنترل فوکا با پمپ ایکار با منبع انبساط نصب شده
هفته اول خوب بود
بعدش یک ماهی میشه بد عمل میکنه یعنی آب منبع انبساط کامل خالی میشه حدود چند ثانیه آب قطع میشه بعد آب راه میفته روزهای اول اینجوری نبود چیکار کنم
با سلام . به احتمال زیاد ست کنترل از تنظیم اولیه خارج شده و می بایست مجدد تنظیم گردد. شما می توانید دور ترین شیر از پمپ را به اندازه 50 درصد باز نموده و پیچ تنظیم را بچرخانید تا پمپ استارت بخورد . در صورتی که مشکل شما ادامه داشت از یک متخصص تاسیسات بخواهید مسیر خط لوله شما را چک کند
سلام خسته نباشید من الان دو ساله ست کنترول نصب کردم توی این دو سال هیچ مشکلی نداشته ولی الان چند روزی هست وقتی اب مسیر قطع میشه(وقتی اب مسیر شهری توی لوله جریان داره هیچ مشکلی نداره) و اب منبع رو باز میکنم پمپ اب پشت سره هم روشن و خاموش میشه شیره مسیر و شیره یکطرفه هم چک کردم هر دو سالم و بدنه نشتی هستن(منبه اب روی زمین است)با تشکر
با سلام و عرض روز بخیر، در صورتی که از سلامت شیر یکطرفه اطمینان دارید این اتفاق به علت استهلاک پمپ در گذر زمان افتاده است. با افزایش ارتفاع منبع آب می توانید فشار اولیه مناسبی تامین کنید. همچنین استفاده از پمپ های جتی که مکش بیشتری دارند این مشکل را برطرف خواهد کرد.
با عرض سلام ست کنترل زرد رنگ هاچاسو استفاده میکنم برای تنظیم فشار پیچ تنظیم رو هرچقدر میپیچونم تغییری نمیکنه… یه ست کنترل قدیمی همین مدل دارم بازش کردم دیدم که پیچ تنظیم به جایی وصل نیست اصلا احتمال زیاد جدیده هم همینطوره…راه حلی وجود داره؟
با سلام. پیچ تنظیم ست کنترل روی فنر ایجاد فشار کرده و فنر فشار را به دیافراگم منتقل می کند. در نقطه بالانس فشار فنر و فشار آب، ست کنترل فرمان صادر خواهد کرد. برای رفع مشکل می بایست همه اجزای ست کنترل چک شود. شیر یک طرفه، برد الکتریکی و دیافراگم از اجزایی هستند که احتمال آسیب دیدگی دارند.
باسلام ست کنترل پمپ اب من از قسمت بالای ان اب نشت میده دیافراگم ان رو تعویض کردم ولی باز هم درست نشد در ضمن اسم ست کنترل من استریم هست
سلام بر شم، تنها دلیل نشتی آب از قسمت بالای این ست کنترل همان دیافراگم است. احتمالا یا دیافراگم تعویض شده هم مشکل دارد و یا اینکه قسمت نشیمن دیافراگم دچار اعوجاج یا شکستگی شده است .
سلام و خسته نباشید مجدد
برند ست کنترل دلتا dsk8.2 هستش برای طبقه ی دوم
ست کنترل هم یک سال پیش نصب شده ،و تا دیروز مشکلی نداشت ،و تو این مدت هم باز نشده
البته الان که یه بازدید کردم متوجه شده عقربه ی نشانگر فشار نزدیک عدد ۹ بود،که به نظرم زیاده
به نظرتون نیاز به تعویض ست کنترل هست؟
با تشکر..🌷🌷
با سلام و عرض ادب
درست می فرمایید برای ساختمان 2 طبقه فشار بالایی است. توصیه می کنم در صورت امکان از یک گیج فشار جداگانه جهت تست عملکرد عقربه استفاده کنید اگر همچنان فشار بالا را نشان می داد، بهتر است که ست کنترل خود را تعویض کنید. فشار 9 بار برای ساختمان 2 طبقه الزامی ندارد و ممکن است به شیرآلات یا لوله کشی شما آسیب بزند.
البته بالا رفتن فشار آب می تواند دلایل مختلفی داشته باشد که از جمله آن می توان به بالا رفتن فشار آب منطقه نیز اشاره کرد. به همین جهت به منظور ثبات در فشار آب منزل توصیه ما همواره استفاده از منبع ذخیره آب است اما مشکلی که وجود دارد این است که از ست کنترل DSK8 نمی توان به همراه منبع استفاده کرد و لازم است ست کنترل فوکا تهیه کنید. در صورت تمایل می توانید جهت مشاوره تخصصی با بخش فنی شرکت تماس بگیرید.
با سلام و خسته نباشید
ست کنترل ما از ما بین کلگی و قطعه واسطه نشتی اب داره که با باز شدن شیر و شروع به کار کردن شدت خروج اب بیشتر میشه ،
میشه راهنمایی کنید مشکل از چیه
به نظرتون از بهم ریختن تنظیم فشار نیست؟
باتشکر از سایت خوبتون
با سلام و احترام، لطفا مدل و برند ست کنترل را بفرمایید. هم چنین مشکل می تواند از شکستگی و یا درست بسته نشدن قطعات می باشد. لطفا این موارد را چک کنید و با بخش فنی ما در تماس باشید.
باسلام….من چند روزی هست که یک ست کنترل جدید با مارک ایکار رو روی پمپ یک اسب منزلم ( طبقه ۴ یک ساختمان ۵ واحدی ) نصب کردم.همه چیز خوب و مرتبه و ست کنترل به موقع استارت و استپ میکنه…. فقط نگرانی من از اینه که درجه فشار ست کنترل از عدد ۹ پایین تر نمیاد….میخواستم بدونم آیا این عدد طبیعیه اگر نه چطور میشه فشار رو کم کرد.؟…ممنونم
با سلام و احترام، ست کنترل ایکار قابل تنظیم است اما نگران نباشید اگر فشار آب مناسبی براتون تامین کرده است و به مشکل نخواهید خورد.
سلام.پمپ جی تی 1 ایمر با کنترل ست ایمر خریدم برای سه واحد با ارتفاع حدود 14 متر.1_. اون مقدار که فشار آب انتظار داشتم نیست 2_همه چیز اوکی هست فقط خود ست کنترل آب میده از بالاش. باز کردم یک صفحه پلاستیکی هست که لبه هاش خورده شده 3_ست کنترل با 6 سانت فاصله روی پمپ نصب کردم اشکال که نداره.
با سلام و احترام، پمپ آب یک اسب جتی برای تعداد طبقات و واحد های شما مناسب می باشد، اما ست کنترل مناسب نیست و بهتره فوکا نصب شود. در ضمن بهتر است که فاصله بین ست کنترل و پمپ 30 سانتی متر باشد و ست کنترل به صورت افقی نصب گردد.
