یو پی اس

یو پی اس چیست؟

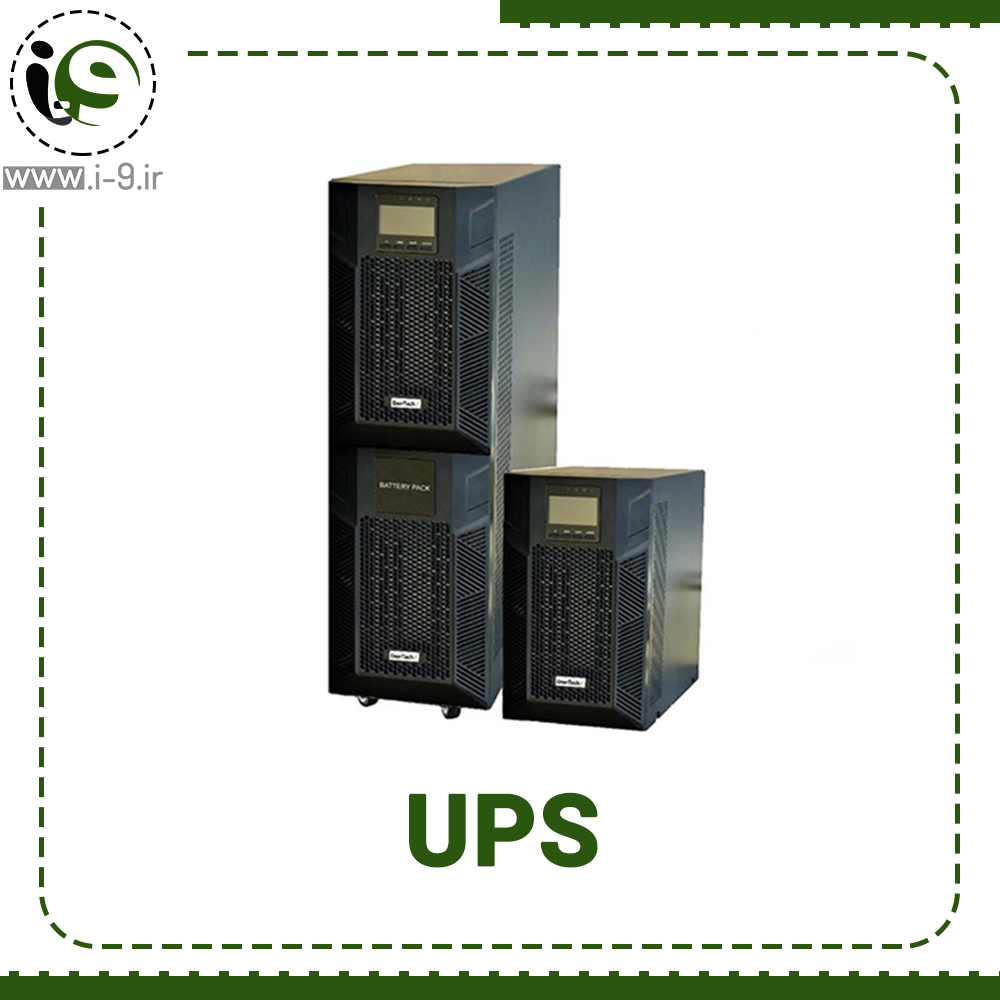

یو پی اس | UPS مخفف کلمه Uninterruptible power supply است که منابع تغذیه بی وقفه یا منبع برق اضطراری هستند برای سیستم هایی که با برق کار می کنند و به این سیستم ها کمک می کنند تا در صورت قطع برق شهری آسیبی به دستگاه وارد نشود، دستگاه هایی مانند: لپ تاپ، مانیتور، یونیت های دندان پزشکی و … که به نوسانات برق شهری بسیار حساس می باشند استفاده از یو پی اس UPS پیشنهاد می شود.

UPS دارای باتری داخلی می باشد که بین برق شهری و دستگاه قرار می گیرد و کاربرد اصلی آن تامین توان مورد نیاز بار مصرفی بدون وقفه می باشد. از کارایی و ویژگی مهم این محصول این است که هنگام قطع برق شهری بدون این که دستگاه و سیستمی که با جریان برق کار می کند را RESET  یا خاموش کنیم، UPS بدون وقفه و بلافاصله برق مصرفی آن را تامین می کند.

همان طور که می دانید! روش های به نسبت کم هزینه تری در جهت حفاظت از سیستم ها و تجهیزات در مقابل نوسانات و مشکلات هنگام قطع برق شهری وجود دارد، اما لازم به ذکر است که هیچ کدام از این روش ها نمی توند بهترین جایگزین برای یو پی اس باشد و به خوبی این دستگاه کار کند.

هر چه INVERTER یک دستگاه یو پی اس UPS قوی تر باشد، توان و قدرت یو پی اس بیشتر می شود و هر چه تعداد باتری ها بیشتر باشد، زمان برق دهی هنگام قطع برق شهری بالاتر می رود؛ در نتیجه می توان تعداد بیشتری از تجهیزات را هنگام نبود جریان الکتریکی پشتیبانی کرد.

محافظت یو پی اس از تجهیزات برقی

وسیله الکترونیکی که به برق شهر یا کاهش دهنده ولتاژی برق شهر متصل می شود تنها از یک منبع تغذیه و نیرو برای کار کردن استفاده می کند. در نتیجه اگر این منبع دچار اختلال شود و دیگر نیروی مورد نیاز را تامین نکند، این تجهیزات هم دیگر نمی توانند به کار خود ادامه دهند و خاموش می شوند. استفاده از یو پی اس باعث می شود که این تجهیزات دو منبع تغذیه و نیروی تامین کننده جهت ادامه کار داشته باشند.

ساختار یو اس پی ها به گونه ای می باشند که همیشه دو منبع تغذیه وجود داشته باشد:

  1. برق شهر که همان منبع انرژی اولیه می باشد.
  2. باتری که در صورت نبود منبع تغذیه اولیه از آن به عنوان منبع انرژی دوم استفاده می شود.

اجزای تشکیل دهنده یو پی اس

اینورتر (INVENTER) یو پی اس

کارکرد اصلی یو اس پی در ساده ترین حالت به این صورت می باشد که بار در حالت عادی از ورودی AC تغذیه می کند و همزمان با یکسوسازی ورودی AC توسط شارژر و تبدیل آن به جریان DC باتری را شارژ می کند.

وظیفه اینورتر این است که در صورتی که ورودی AC قطع  شود یا تشخیص داده نشود اینورتر با تبدیل ولتاژ DC باتری به برق AC ولتاژ بار را بدون وقفه در کار تامین می کند.

رکتیفایر (Rectifier) یو پی اس

همه باتری ها برق مستقیم تولید می کنند، اما برق شهری متناوب است یعنی تجهیزات و سیستم های شما در واقع دارند از برق متناوب استفاده می کنند.

به همین دلیل رکتیفایر عمل یکسو کننده شارژر را انجام می دهد یعنی وظیفه این قسمت تبدیل انرژی متناوب به انرژی مستقیم برای شارژ باتری ها می باشد.

باتری یو پی اس

همان طور که در بالا اشاره شد باتری همان منبع انرژی دوم می باشد در صورت نبود منبع اولیه (برق شهری) از منبع دوم تغذیه کند.

سوئیچ یو پی اس

بعضی وقت ها برای تنظیم و کنترل این که کدام یک از دو منبع انرژی یا منبع تغذیه استفاده شود بسته به نوع UPS سوئیچی در آن ها قرار داده شده است. سوئیچ ها بلافاصله بعد از برق شهری که همان منبع تغذیه اولیه می باشد قطع شود، روی منبع تغذیه دوم تنظیم می شود و مجدد در صورت وصل شدن برق شهری به همان منبع تغذیه اولیه باز می گردد.

تکنولوژی یو پی اس

یو پی اس ها طبق استاندارد دارای تکنولوژی های زیر می باشند:

  • Passive Standby
  • Line Interactive
  • Double Conversion

خروجی یو پی اس

یو پی اس ها دارای سه نوع خروجی یا سه شکل موج می باشند:

  1. خروجی مربعی
  2. خروجی شبه سینوسی
  3. خروجی سینوسی

“برای تجهیزات برقی مناسب ترین گزینه، سینوسی است.”

انواع یو پی اس

یو پی اس آنلاین (Online UPS)

یو پی اس آنلاین هم دارای باتری داخلی و هم دارای باتری خارجی می باشد. در این نوع از  UPS به هیچ عنوان قطع شدن وجود ندارد زیرا همان طور که از اسم آن ها مشخص است همیشه روشن و فعال می باشند. در یو پی اس های آنلاین به دلیل این که امکان قطعی وجود ندارد پس هک شدن هم امکان پذیر نیست همچنین برق مورد نیاز آن ها به وسیله باتری تامین می شود.

از یو پس اس آنلاین در موارد حساس و مکان های مهم استفاده می شوند. مثل:

  • سیستم امنیتی
  • سیستم بانکی
  • سیستم مخابرات
  • ATM
  • نوار نقاله
  • باسکول
  • کنترل از راه دور دوربین ها

یو پی اس آفلاین (Offline UPS)

یو پی اس آفلاین هنگام وجود برق مانند استبلایزر عمل می کند اما هنگام نبودن برق با فاصله بسیار کم (چند میلی ثانیه) روی باتری سوئیچ می کند. interver با خروجی مربعی ضعیف ترین مدل آفلاین می باشد و مدل شبه سینوسی که اکثر مواقع فقط باتری داخلی دارد بیشترین کاربردش برای دوربین و کرکره مغازه ها می باشد.

یو پی اس لاین اینتراکتیو (Line interaktiv UPS)

یو پس اس لاین اینتراکتیو شبیه به یو پی اس های آفلاین می باشد با این تفاوت که زمان سوئیچ در این نوع ازUPS  به صفر رسیده است و این قابلیت را دارد که هم باتری داخلی روی آن نصب شود و هم باتری خارجی. کاربرد این مدل بیشتر برای:

  • سرورها
  • دوربین
  • دستگاه پوز
  • مصارف خانگی و…

می باشد. در شرایط عادی در این نوع از UPS ورودی با استفاده از BYPASS به ترانسفورماتور منتقل می شود و در همین حین ترانسفورماتور مانند یک شارژر عمل می کند که از طریق خروجی AC تامین می شود.

واحد اندازه گیری یو پی اس | توان یو پی اس

واحد اندازه گیری یو پی اس، توان یا VA (حاصل ضرب ولتاژ در جریان خروجی) می باشد.

متداول ترین آن ها یو پی اس هایی با توان زیر می باشد:

  • 600VA
  •  1KVA
  •  1.5KVA
  •  2KVA
  •  6KVA
  •  10KVA
  • 15KVA
  •  20KVA
برق دهی یو پی اس | باتری یو پی اس

برق دهی یو پی اس (Backup Time) بسته به باتری های مخصوص که به آن ها متصل می شود یعنی سیلد لید اسید (Sealed Lead Acid) است.

واحد این باتری ها بر حسب آمپر ساعت می باشد و نحوه قرارگیری آن ها به سه حالت امکان پذیر است :

  1. باتری های اکسترنال (External) که کنار UPS و داخل case جداگانه قرار داده می شوند.
  2. باتری ها داخل دستگاه UPS قرار داده می شوند.
  3. در اکثر مواقع یو پی اس ها این قابلیت را دارند تا باتری هم به صورت Internal و هم به صورت External به طور هم زمان نصب شود.
