شیر فن کویل
شیر فن کویل چیست؟

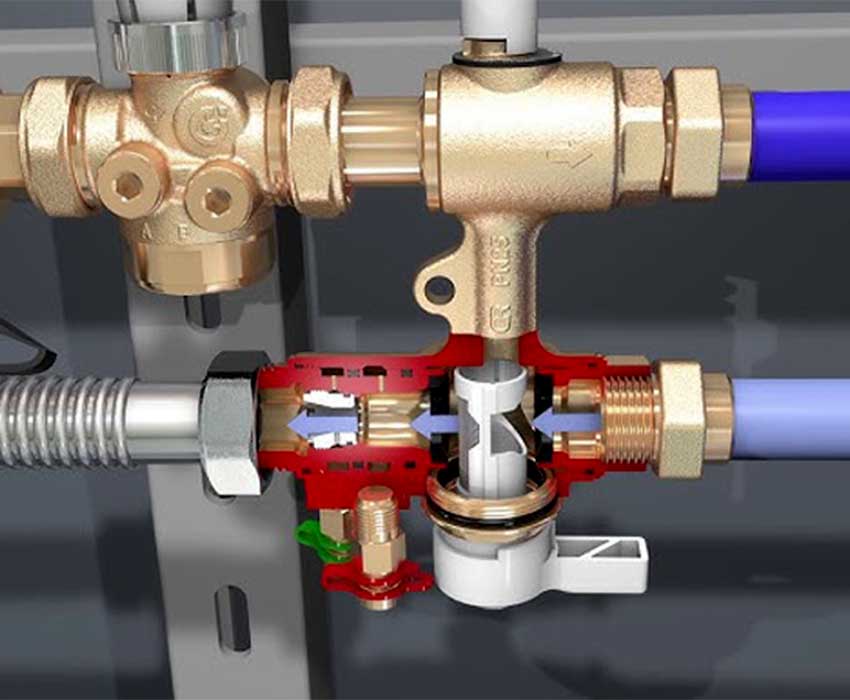

شیر فن کویل یکی از قطعات کلیدی و پرکاربرد در سیستم‌های تهویه مطبوع مرکزی است که وظیفه آن کنترل و تنظیم میزان جریان آب سرد یا گرم ورودی به فن‌کوئل می‌باشد. فن‌کوئل‌ها دستگاه‌هایی هستند که با عبور جریان هوا از روی کویل‌های حاوی آب، هوای خنک یا گرم تولید کرده و به محیط منتقل می‌کنند. در این میان، شیر فن کویل نقش اصلی را در مدیریت دقیق دمای هوای خروجی و میزان مصرف انرژی ایفا می‌کند. این شیر در مسیر لوله‌های رفت و برگشت آب نصب می‌شود تا بتواند با باز و بسته شدن تدریجی، جریان آب را مطابق با نیاز حرارتی فضا تنظیم کند. به‌عبارت ساده‌تر، وقتی دمای محیط به مقدار مطلوب برسد، شیر بسته می‌شود تا گردش آب و در نتیجه مصرف انرژی کاهش یابد، و در صورت کاهش دما یا نیاز به سرمایش، مجدداً باز می‌شود تا سیستم به کار بیفتد.
شیرهای فن‌کوئل از نظر نحوه عملکرد در چند نوع مختلف تولید می‌شوند که شامل شیر دستی، شیر موتوری و شیر برقی یا ترموستاتیک هستند. در نوع دستی، کاربر باید به‌صورت فیزیکی میزان باز یا بسته بودن شیر را تنظیم کند، اما در مدل‌های موتوری و برقی، این فرآیند به‌طور خودکار و هوشمند انجام می‌شود. در شیرهای برقی یا ترموستاتیک، فرمان باز و بسته شدن از طریق ترموستات صادر می‌شود؛ یعنی وقتی دمای اتاق از مقدار تنظیم‌شده بیشتر یا کمتر شود، ترموستات سیگنال لازم را به شیر ارسال کرده و جریان آب را کنترل می‌کند.
استفاده از شیر فن کویل مزایای متعددی به همراه دارد؛ از جمله کنترل دقیق‌تر دمای محیط، افزایش راندمان سیستم تهویه، کاهش مصرف انرژی و جلوگیری از کارکرد بی‌مورد پمپ‌ها و فن‌ها. این امر علاوه بر صرفه‌جویی اقتصادی، به افزایش عمر مفید تجهیزات نیز کمک می‌کند. به همین دلیل، انتخاب و نصب صحیح شیر فن کویل متناسب با نوع سیستم، ظرفیت دستگاه و شرایط کاری ساختمان، نقش بسیار مهمی در عملکرد بهینه و طول عمر سیستم تهویه مطبوع دارد.
کاربرد شیر فن کویل
شیر فن کویل یکی از اجزای مهم سیستم‌های سرمایشی و گرمایشی ساختمان است که نقش آن تنظیم جریان آب ورودی به فن‌کوئل و کنترل دمای محیط می‌باشد. این قطعه در مسیر لوله‌های رفت و برگشت آب نصب می‌شود و با عملکرد دقیق خود، باعث می‌شود تعادل بین دمای مطلوب اتاق و مصرف بهینه انرژی حفظ شود. کاربردهای اصلی شیر فن کویل را می‌توان این‌گونه بیان کرد:
- تنظیم دما: با باز و بسته شدن شیر، میزان عبور آب سرد یا گرم از کویل کنترل می‌شود و دمای هوای خروجی از دستگاه متناسب با نیاز فضا تغییر می‌کند.
- کاهش مصرف انرژی: زمانی که دمای محیط به مقدار دلخواه برسد، شیر جریان آب را می‌بندد و از اتلاف انرژی در سیستم جلوگیری می‌کند.
- افزایش طول عمر دستگاه: این شیر با کاهش تعداد دفعات روشن و خاموش شدن فن‌کوئل و جلوگیری از کارکرد بی‌وقفه پمپ‌ها، استهلاک تجهیزات را کم می‌کند.
- حفظ دمای یکنواخت: عملکرد دقیق شیر باعث می‌شود دمای محیط با ثبات بیشتری حفظ شود و نوسانات حرارتی کمتر شود.
- کنترل هوشمند: در مدل‌های برقی یا ترموستاتیک، شیر با فرمان ترموستات به‌طور خودکار باز و بسته می‌شود و نیازی به تنظیم دستی ندارد.
در نتیجه، شیر فن کویل علاوه بر ایجاد دمای مطلوب و راحتی بیشتر برای ساکنان، نقش مهمی در کاهش هزینه‌های انرژی و افزایش بازده کلی سیستم تهویه مطبوع دارد.
مشخصات فنی شیر فن کویل
شیر فن کویل از نظر فنی یکی از قطعات دقیق و مقاوم در سیستم‌های تهویه مطبوع است که برای کنترل جریان آب در شرایط متغیر فشار و دما طراحی شده است. بدنه این شیر معمولاً از آلیاژ برنج با روکش نیکل یا کروم ساخته می‌شود تا در برابر خوردگی، رسوب و رطوبت مقاوم بوده و عمر طولانی‌تری داشته باشد. سایز اتصالات آن معمولاً بین نیم تا یک اینچ متغیر است و به‌صورت دنده‌ای یا کوپلینگی به لوله‌های رفت و برگشت متصل می‌شود. از نظر عملکرد، این شیر قادر است فشار کاری تا 16 بار (PN16) را تحمل کند و در بازه‌ی دمای صفر تا ۹۵ درجه سانتی‌گراد به‌صورت پایدار کار کند؛ بنابراین برای استفاده در هر دو حالت سرمایش و گرمایش کاملاً مناسب است.
شیر فن کویل در دو نوع اصلی دو‌راهه و سه‌راهه عرضه می‌شود. مدل دو‌راهه برای قطع یا وصل کامل جریان آب در مدار به‌کار می‌رود، در حالی‌که نوع سه‌راهه برای تغییر مسیر یا تنظیم میزان جریان بین دو مسیر مختلف طراحی شده است. در مدل‌های برقی، یک محرک الکتریکی (actuator) روی بدنه شیر نصب می‌شود که با فرمان ترموستات باز و بسته شدن شیر را کنترل می‌کند. زمان واکنش این عملگرها معمولاً بین ۱۰ تا ۳۰ ثانیه است و با ولتاژهای ۲۴ یا ۲۲۰ ولت AC کار می‌کنند. برخی مدل‌های پیشرفته‌تر نیز دارای سیستم بازگشت فنری (spring return) هستند تا در زمان قطع برق، شیر به حالت اولیه خود بازگردد. مجموعه این ویژگی‌ها باعث می‌شود شیر فن کویل علاوه بر دقت بالا در کنترل جریان آب، نقش مهمی در افزایش راندمان و عمر مفید سیستم تهویه ایفا کند.
ساختار و عملکرد شیر فن کویل

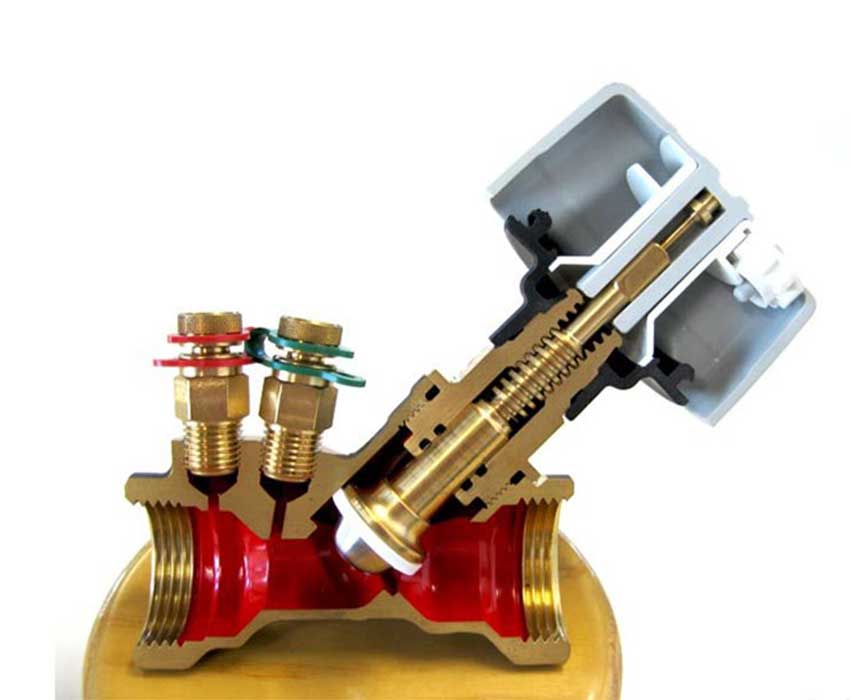

شیر فن کویل از نظر ساختار و عملکرد به‌گونه‌ای طراحی شده که بتواند جریان آب سرد یا گرم را در سیستم تهویه مطبوع به‌صورت دقیق و قابل کنترل تنظیم کند. بدنه اصلی آن معمولاً از برنج مقاوم با روکش نیکل یا کروم ساخته می‌شود تا در برابر خوردگی و فشار آب دوام بالایی داشته باشد. در داخل شیر، اجزایی مانند ساقه (Stem)، دیافراگم یا سیت (Seat) و اُرینگ‌های آب‌بندی قرار دارد که با حرکت محور اصلی، مسیر عبور آب را باز یا بسته می‌کنند. عملکرد شیر به این صورت است که وقتی ترموستات محیطی دمای اتاق را کمتر یا بیشتر از حد تنظیم‌شده تشخیص می‌دهد، فرمان لازم را به عملگر الکتریکی (Actuator) روی شیر ارسال می‌کند. عملگر با دریافت این سیگنال، محور شیر را به سمت باز یا بسته شدن حرکت می‌دهد و در نتیجه، میزان جریان آب درون کویل فن‌کوئل کنترل می‌شود. این فرآیند باعث می‌شود دمای هوای خروجی از فن کویل دقیقاً متناسب با نیاز حرارتی فضا تنظیم گردد. در برخی مدل‌ها، این عملگر دارای سیستم بازگشت فنری است تا در صورت قطع برق، شیر به حالت اولیه خود بازگردد و از جریان ناخواسته آب جلوگیری شود. به‌طور کلی، ترکیب ساختار مکانیکی دقیق و کنترل الکترونیکی هوشمند در شیر فن کویل باعث می‌شود این قطعه نقش کلیدی در ایجاد دمای مطلوب، صرفه‌جویی در مصرف انرژی و افزایش کارایی سیستم تهویه داشته باشد.
انواع شیر فن کویل
شیر فن کویل بسته به نوع طراحی و شیوه عملکرد، در مدل‌های مختلفی تولید می‌شود و هر نوع آن برای شرایط و کاربرد خاصی مناسب است. به‌طور کلی، انواع شیر فن کویل را می‌توان به شکل زیر دسته‌بندی کرد:
- شیر فن کویل دو‌راهه: این مدل دارای دو مسیر (ورودی و خروجی) است و وظیفه آن کنترل عبور یا قطع کامل جریان آب به داخل فن‌کوئل می‌باشد. زمانی که دمای محیط به حد تنظیم‌شده برسد، شیر بسته می‌شود تا از گردش بی‌مورد آب و اتلاف انرژی جلوگیری کند. این نوع شیر بیشتر در سیستم‌های کوچک و ناحیه‌ای کاربرد دارد.
- شیر فن کویل سه‌راهه: این مدل علاوه بر ورودی، دارای دو خروجی است و جریان آب را بین مدار اصلی و مسیر بای‌پس هدایت می‌کند. زمانی که نیازی به سرمایش یا گرمایش نباشد، آب از مسیر فرعی عبور کرده و به مدار برمی‌گردد، بنابراین فشار سیستم ثابت می‌ماند و پمپ تحت فشار اضافی قرار نمی‌گیرد. این نوع شیر معمولاً در ساختمان‌های بزرگ و سیستم‌های مرکزی مورد استفاده قرار می‌گیرد.
- شیر فن کویل دستی: در این مدل، کاربر به‌صورت فیزیکی و با چرخاندن دسته شیر، میزان باز یا بسته بودن مسیر آب را کنترل می‌کند. این نوع شیر برای فضاهایی مناسب است که نیازی به تنظیم خودکار یا هوشمند دما وجود ندارد و شرایط ساده‌تری دارند.
- شیر فن کویل برقی یا موتوری: این نوع شیرها به عملگر الکتریکی (Actuator) مجهز هستند و به کمک فرمان صادرشده از ترموستات محیطی به‌صورت خودکار باز یا بسته می‌شوند. شیرهای برقی به دو نوع روشن/خاموش (On/Off) و مدولار (Proportional) تقسیم می‌شوند. نوع روشن/خاموش مسیر آب را کاملاً باز یا بسته می‌کند، در حالی که مدل مدولار امکان تنظیم تدریجی میزان جریان آب را فراهم می‌سازد و کنترل دقیق‌تری بر دمای فضا دارد.
در نتیجه، انتخاب نوع شیر فن کویل باید بر اساس نوع سیستم تهویه، اندازه فضا، دقت مورد انتظار در کنترل دما و سطح هوشمندی سیستم انجام گیرد تا بهترین بازدهی حرارتی و انرژی حاصل شود.
راهنمای خرید فن کویل
در خرید شیر فن‌کوئل، رعایت چند نکته فنی و کاربردی اهمیت زیادی دارد تا سیستم تهویه مطبوع عملکرد بهینه و طول عمر بالایی داشته باشد. نخستین نکته، انتخاب نوع مناسب شیر است؛ بسته به نوع سیستم و نیاز حرارتی محیط، باید بین شیر دو‌راهه یا سه‌راهه و همچنین مدل دستی یا برقی تصمیم‌گیری شود، زیرا استفاده نادرست از نوع شیر می‌تواند باعث کاهش راندمان سیستم یا هدررفت انرژی شود. دومین نکته، جنس بدنه شیر است که باید از مواد مقاوم در برابر خوردگی و رسوب مانند آلیاژ برنج با روکش نیکل یا کروم ساخته شده باشد تا ضمن دوام طولانی، در برابر فشار و دمای سیستم مقاومت کافی داشته باشد. همچنین سایز اتصالات شیر باید متناسب با قطر لوله‌های رفت و برگشت فن‌کوئل انتخاب شود، زیرا سایز نامناسب باعث کاهش جریان آب و افت راندمان حرارتی می‌شود.
در کنار این موارد، فشار و دمای کاری مجاز شیر اهمیت زیادی دارد و بهتر است محصولی انتخاب شود که بتواند فشار تا 16 بار و دمای ۰ تا ۹۵ درجه سانتی‌گراد را تحمل کند، تا در شرایط مختلف کاری سیستم به‌صورت ایمن عمل کند. در مدل‌های برقی یا ترموستاتیک، نوع عملگر (Actuator)، ولتاژ کاری و هماهنگی آن با ترموستات محیطی و سیستم کنترل، از اهمیت بالایی برخوردار است و باید با دقت بررسی شود. همچنین توصیه می‌شود محصولی از برند معتبر و دارای گارانتی و خدمات پس از فروش انتخاب شود، زیرا کیفیت پایین شیر می‌تواند باعث نشتی، اختلال در کنترل دما و افزایش هزینه‌های تعمیر و نگهداری شود. در نهایت، عواملی مانند سهولت نصب، قابلیت سرویس‌پذیری و دسترسی به قطعات یدکی نیز باید مدنظر قرار گیرد تا سیستم فن‌کوئل با حداقل مشکل و حداکثر بازدهی در طول سال‌ها کار کند و مصرف انرژی بهینه باقی بماند. رعایت این نکات، تضمینی برای عملکرد مطمئن، کنترل دقیق دما و افزایش عمر مفید تجهیزات تهویه مطبوع خواهد بود.
قیمت شیر فن کویل
قیمت شیر فن کویل به چند عامل فنی، کیفی و بازار وابسته است که شناخت آن‌ها برای خرید بهینه اهمیت دارد. یکی از مهم‌ترین عوامل، نوع شیر است؛ شیرهای دو‌راهه معمولاً قیمت کمتری دارند، در حالی که شیرهای سه‌راهه و به‌ویژه مدل‌های برقی یا ترموستاتیک به دلیل ساختار پیچیده‌تر و عملکرد هوشمند، گران‌تر محسوب می‌شوند. جنس بدنه شیر نیز تأثیر زیادی بر قیمت دارد؛ شیرهای برنجی با روکش نیکل یا کروم مقاومت بالاتر و طول عمر بیشتری دارند و به همین دلیل نسبت به نمونه‌های پلاستیکی یا آلومینیومی قیمت بالاتری دارند. سایز و ظرفیت شیر، فشار و دمای کاری قابل تحمل، و وجود ویژگی‌های خاص مانند عملگر الکتریکی با قابلیت تنظیم تدریجی (Proportional) یا سیستم بازگشت فنری نیز می‌توانند قیمت نهایی را افزایش دهند. علاوه بر این، برند و کیفیت ساخت نقش مهمی در تعیین قیمت دارند، زیرا محصولات برندهای معتبر با ضمانت و خدمات پس از فروش هزینه بالاتری دارند اما دوام و دقت عملکرد بالاتری ارائه می‌کنند و از تعمیرات و خرابی‌های مکرر جلوگیری می‌کنند. در نهایت، عوامل محیطی و بازار مانند محل خرید، هزینه حمل و نقل و شرایط عرضه و تقاضا نیز می‌توانند بر قیمت تأثیرگذار باشند، بنابراین در هنگام خرید باید میان قیمت، کیفیت و نیاز واقعی سیستم تهویه تعادل مناسبی برقرار شود.
