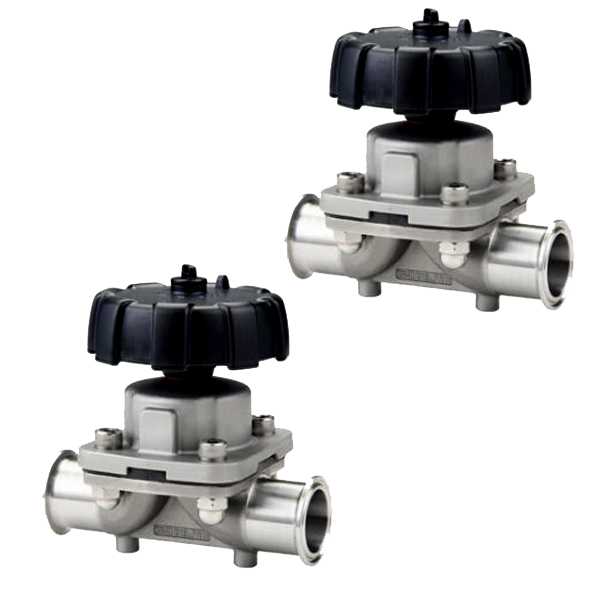

شیر دیافراگمی استیل
شیر دیافراگمی شامل بدنه شیر به همراه دیافراگم و سیت می باشد که دیافراگم سبب بسته شدن شیر می شود. بدنه شیر ممکن است از پلاستیک، فلز یا مواد دیگر -بسته به کاربرد- ساخته شود. یکی از پرکاربرد ترین شیرآلات در حوزه صنایع دارویی نیز شیر دیافراگمی استیل است. چراکه جنس استیل از نظر نوع بدنه کمترین جذب و ماندگاری آلودگی را روی خود دارد.
بر اساس برند و متریال استفاده در ساخت شیر قیمت شیر دیافراگمی متغیر است که گران ترین متریال مورد استفاده استیل 316 و در برند های مطرح همچون خنبره یا گمو است. جهت خرید شیر دیافارگمی می توانید با مجموعه صنعتی ناین تماس بگیرید.

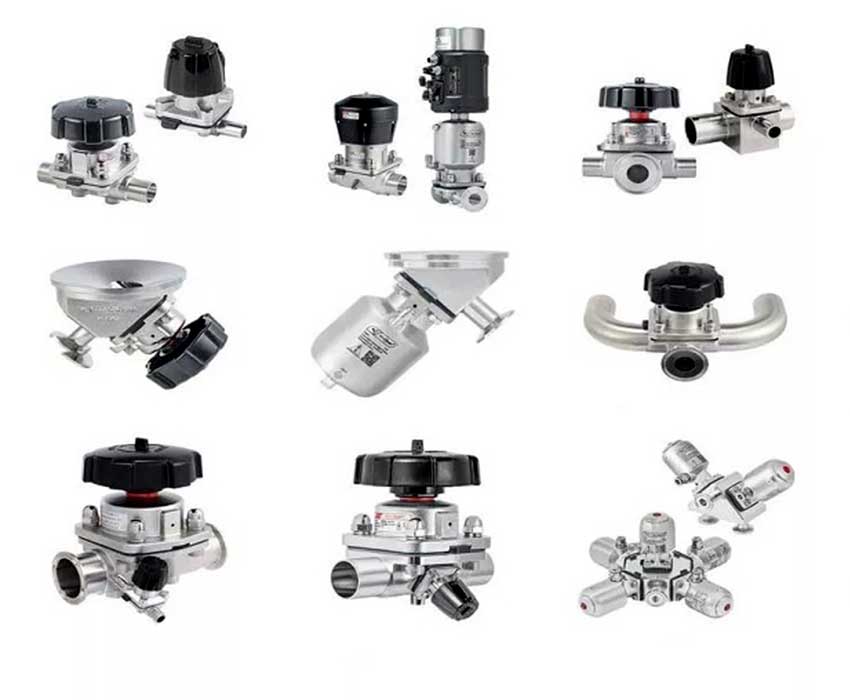

اصولاً جهت استفاده در کارخانه ها، شرکت های داروسازی ، نفت و پتروشیمی به کار برده می شود. دو دسته بندی کلی برای شیر دیافراگمی استیل وجود دارد:
- با برآمدگی داخل بدنه (Weir Diaphragm Valve)
- بدون برآمدگی داخلی بدنه (Straight Through Diaphragm Valve)
از برآمدگی داخل بدنه (Weir) جهت قطع و وصل جریان یا کنترل جریان استفاده می شود. از بدون برآمدگی داخلی بدنه (Straightway) تنها برای قطع و وصل جریان استفاده می شود.
شیر دیافراگمی می تواند به صورت دستی و اتوماتیک استفاده شود و در صنایع غذایی و آشامیدنی، پزشکی و زیست محیطی کاربرد دارد. این نوع شیر با اکچویتورهای مختلفی مانند دستی، پنوماتیک و هیدرولیک کنترل می شود. رایج ترین که از نوع کنترل ولو یا شیر کنترلی نیز می باشد، اکچویتور پنوماتیک است.
هیدرولیک تنها برای سیال با فشار بالا و سرعت عملکرد پایین، به کار می رود. این نوع شیر بیشتر به شکل دستی کنترل می شود.
ویژگی های کلی :
- سایز: 0.5 تا 14 اینچ
- نوع اتصال: کلمپی، فلنجی، دنده ای، جوشی
- جنس دیافراگم: NBR، EPDM، FKM، CSM
- دمای کاری: از 10- درجه سانتی گراد تا 170+ درجه سانتی گراد (بسته به نوع جنس شیر)
مزیت شیر دیافراگمی استیل در مقایسه با سایر انواع شیرآلات :
- این محصول مقاومت بیشتری در برابر ذرات ساینده و خورنده دارد.
- بدلیل عدم استفاده از پکینگ آب بندی، احتمال نشتی بسیار کم است.
- این نوع شیر را می توان با هر زاویه ای به صورت افقی، عمودی و زاویه دار نصب کرد.
- ایده آل جهت استفاده در صنایع غذایی و داروسازی به دلیل عدم تماس دیسک با جریان درون لوله
- قابلیت تعویض دیافراگم
یکی از مشکلات این محصول عدم توانایی در تحمل دما و فشار بالا می باشد که سبب محدودیت استفاده از آن ها می شود.
در بسیاری از صنایع که از شیر دیافراگمی استفاده می شود بعضاً نیاز به تمیز سازی خط لوله و مسیر عبوری می باشد، در شیر های با برآمدگی داخل بدنه Weir Diaphragm Valve به دلیل کاهش مسیر جریان امکان گیر کردن Pig وجود دارد. اما در نوع بدون برآمدگی داخلی، این مورد پیش نمی آید.
