مفاهیم پایه و اهمیت Cv در کنترل جریان
در کاربردهای ابزار دقیق، انتخاب صحیح شیر و سایزینگ آن برای کنترل دقیق جریان حیاتی است. در این مقاله روش محاسبه Cv و نحوه سایزینگ نیدل ولو و بال ولو را به زبان ساده و عملی توضیح می دهیم تا بتوانید جریان را با بیشترین دقت کنترل کنید. توجه کنید که مثال ها برای سیالات مایع در شرایط غیرقابل تراکم ارائه شده اند و برای گازها به نکات اضافی اشاره خواهد شد.
Cv چیست و چرا مهم است
Cv ضریب جریان است که نشان می دهد چه مقدار آب در واحد زمان (گالن در دقیقه) از یک شیر عبور می کند وقتی افت فشار بین دو نقطه یک psi باشد. برای دیگر سیالات از عدد مخصوص یا SG استفاده می شود. دانستن Cv برای انتخاب شیر مناسب و پیش بینی افت فشار در شرایط کاری لازم است.
روابط پایه
- برای مایعات غیرقابل تراکم: Q = Cv × sqrt(ΔP / SG) (Q بر حسب gpm، ΔP بر حسب psi)
- معادله معکوس برای Cv: Cv = Q / sqrt(ΔP / SG)
- برای گازها معادلات پیچیده تری لازم است که شامل دما، فشار مطلق و نسبت فشار می شود؛ به همین دلیل گازها نیاز به اصلاح ضریب چگالی و یا استفاده از Cv موثر دارند.
گام به گام محاسبه Cv و تبدیل واحدها
مرحله 1: تعیین پارامترهای ورودی
- Q: دبی مورد نیاز (مثلا m3/h یا L/min یا gpm). اگر واحد متریک دارید، ابتدا آن را به gpm تبدیل کنید یا از رابطه های معادل استفاده کنید.
- ΔP: افت فشار مجاز روی شیر (psi یا bar). دقت کنید افت فشار کل سیستم را به درستی تخمین بزنید.
- SG: وزن مخصوص سیال نسبت به آب (برای آب SG = 1).
مرحله 2: اعمال فرمول
اگر Q بر حسب gpm و ΔP بر حسب psi باشد:
Cv = Q / sqrt(ΔP / SG)
اگر واحدها متفاوت هستند، از ضرایب تبدیل استفاده کنید. برای تبدیل لیتر بر دقیقه به gpm: 1 gpm ≈ 3.785 L/min.
مرحله 3: انتخاب شیر بر اساس Cv
- با محاسبه Cv مورد نیاز، به کاتالوگ شیر مراجعه کنید و مدلی را انتخاب کنید که Cv نزدیک به مقدار محاسبه شده ولی نه کمتر باشد. اگر شیر را خیلی کوچک انتخاب کنید، افت فشار زیاد و کنترل نامناسب رخ می دهد.
- برای کنترل دقیق، بهتر است شیر در محدوده میانی صفحه عملکرد خود کار کند تا نسخه پذیری و پاسخ خطی بهتری داشته باشد.
مثال محاسبه (مایع)
فرضیات
- Q = 20 L/min (معادل ≈5.283 gpm)
- ΔP = 0.5 bar (≈7.25 psi)
- SG = 1
محاسبه
Cv = 5.283 / sqrt(7.25 / 1) = 5.283 / 2.692 ≈ 1.96
بنابراین شما به شیری با Cv حدود 2 نیاز دارید. در انتخاب بین نیدل ولو و بال ولو باید نیاز کنترل دقیق را در نظر بگیرید.

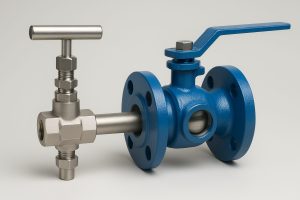

سایزینگ و انتخاب بین نیدل ولو و بال ولو
ویژگی های نیدل ولو
- کنترل دقیق: نیدل ولو به دلیل طراحی سوزنی شکل برای تنظیم جریان های کوچک تا متوسط عالی است.
- Cv پایین: نیدل ولو ها معمولا Cv کم دارند و برای جریان های کم و تنظیمات ظریف مناسبند.
- افت فشار: در بازه کم تا متوسط نیازمند توجه به دمای سیال و فرسایش سوزن هستید.
ویژگی های بال ولو
- Cv بالا: بال ولو ها برای عبور جریان بالا و عملکرد قطع و وصل سریع مناسبند.
- کنترل معدل: برای کنترل دقیق لازم است از انواع V-notch یا بال ولو های با بدنه طراحی شده برای کنترل استفاده شود.
- دوام و نگهداری: بال ولو ها معمولا نگهداری کمتر و عمر طولانی تری دارند.
راهنمای عملی برای تصمیم گیری
- برای جریان های کم و نیاز به تنظیم دقیق، نیدل ولو اولویت دارد.
- برای جریان های بالا یا نیاز به قطع کامل، بال ولو مناسب تر است.
- در کاربردهای کنترلی، اگر از عملگرها استفاده می کنید، بررسی کنید که عملگر بتواند دقت مورد نیاز را فراهم کند.
- همیشه Cv محاسبه شده را با جدول Cv سازنده چک کنید؛ همچنین در صورت نیاز به کنترل نرم و خطی، از شیر با مشخصه جریان مناسب استفاده کنید.
نکات تخصصی و انتخاب برند
مواد، دما و خوردگی
انتخاب متریال بدنه، سیل ها و تریم داخلی باید بر اساس نوع سیال، دما و شرایط خورندگی باشد. برای مثال فولاد زنگ نزن یا برنج در مقابل سیالات مختلف رفتار متفاوتی دارند.
پیشنهادات و منابع
برای بررسی مدل های صنعتی و اطلاعات فنی می توانید از منابع تخصصی و نمایندگی های معتبر استفاده کنید. به عنوان نمونه اطلاعات فنی نیدل ولوهای مطرح را در لینک نیدل ولو پارکر و اطلاعات مربوط به بال ولو را در لینک بال ولو پارکر می توانید ملاحظه کنید. همچنین برای تامین و مشاوره درباره شیرهای برقی و عملگرها، نمایندگی های معتبر را بررسی کنید مانند لینک نمایندگی شیر برقی پارکر.
موضوعات مرتبط جذاب
- انتخاب تریم داخلی برای دستیابی به منحنی جریان خطی
- استفاده از پوزیشنر و کنترلر PID برای دقت بیشتر در سیستم های کنترلی
- محاسبه عمر مفید و نگهداری پیشگیرانه برای شیرهای صنعتی
نتیجه گیری
سایزینگ دقیق با محاسبه صحیح Cv پایه انتخاب شیر مناسب است. نیدل ولو برای کنترل دقیق جریان های کم و بال ولو برای عبور جریان بالا و قطع و وصل مناسبند. همیشه پارامترهای عملیاتی شامل دبی، افت فشار، SG، دما و جنس سیال را در محاسبات وارد کنید و نتایج را با کاتالوگ سازنده تطبیق دهید. در پروژه های حساس، انجام یک تحلیل کامل شامل شرایط گذرا و تست عملی توصیه می شود.
برای شروع یک انتخاب دقیق، کدام پارامتر یا چالش در سیستم شما بیشترین تاثیر را دارد و دوست دارید آن را اول بررسی کنیم؟
